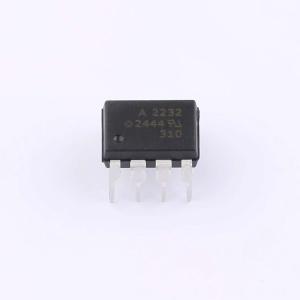

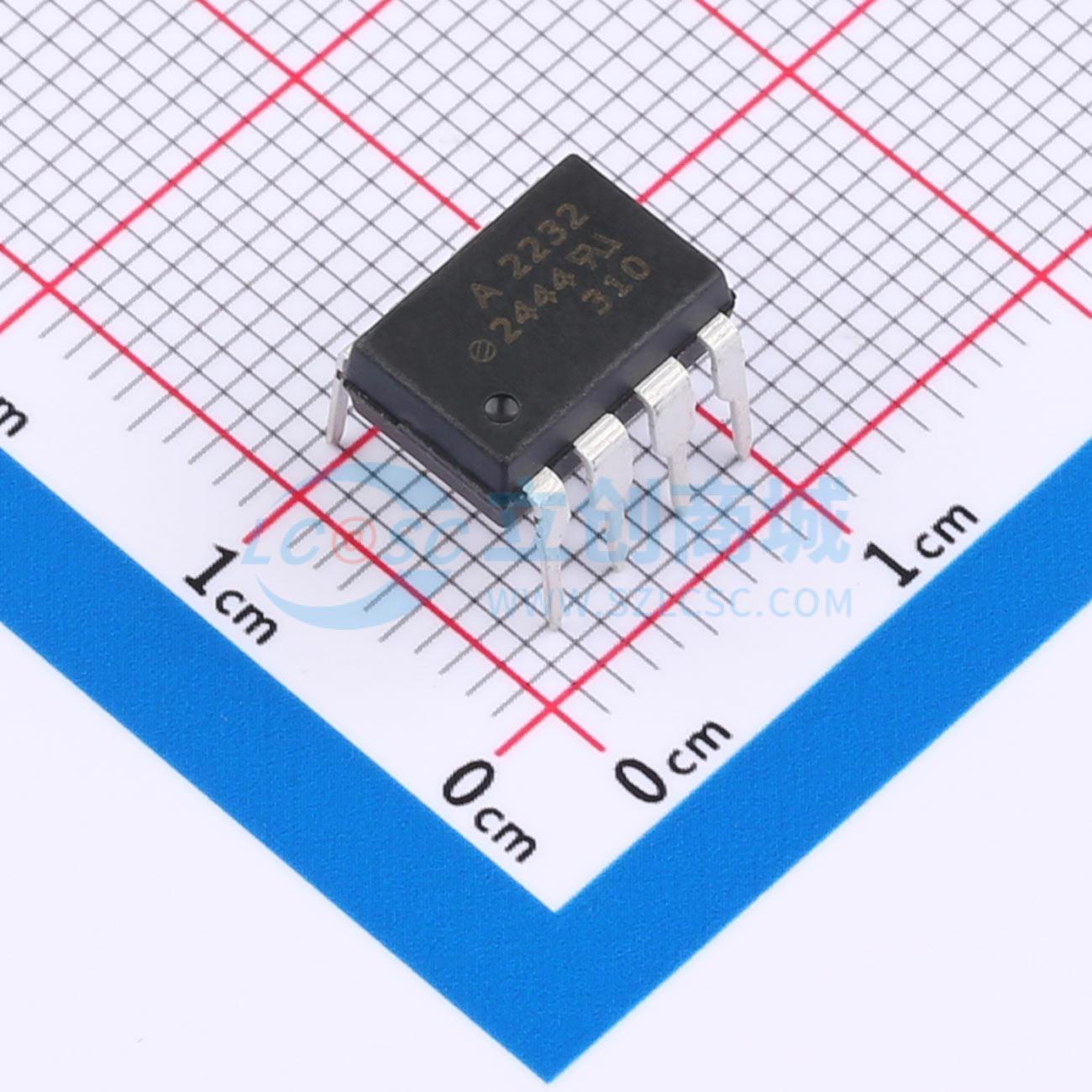

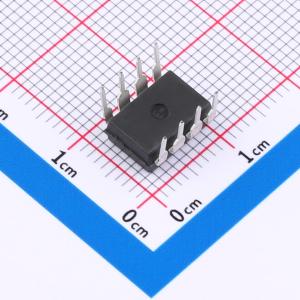

HCPL-2232-000E
DC输入 2通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合逻辑门。HCPL22XX 和 HCPL-02XX 包含 GaAsP LED，而 HCNW22XX 包含 AlGaAs LED。探测器具有图腾柱输出级和内置施密特触发器的光接收器输入级，以提供逻辑兼容波形，无需额外的波形整形。 HCPL-2211/12、HCPL0211、HCPL-2232 和 HCNW2211 上的优质内部屏蔽保证了在 1000V 共模电压下 10kV/μs 的共模瞬态抗扰度。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-2232-000E
- 商品编号
- C545698
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 5Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 300ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | 1.8mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 294mW | |
| 输出电压 | 0.5V | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 5mA |
商品特性
- 是光耦合逻辑门
- HCPL22XX和HCPL - 02XX包含GaAsP LED，而HCNW22XX包含AlGaAs LED
- 探测器具有图腾柱输出级和带内置施密特触发器的光接收器输入级，可提供逻辑兼容波形，无需额外的波形整形
- HCPL - 2211/12、HCPL0211、HCPL - 2232和HCNW2211上的优质内部屏蔽保证了在1000V共模电压下10 kV/μs的共模瞬态抗扰度
- 10 kV/μs最小共模抑制（CMR），在VCM = 1000V（HCPL - 2211/2212/0211/2232，HCNW2211）
- 宽工作VCC范围：4.5V至20V
- 300 ns传播延迟，在全温度范围内有保证
- 5 Mbd典型信号速率
- 低输入电流（1.6 mA至1.8 mA），有迟滞
- 图腾柱输出（无需上拉电阻）
- 提供8引脚DIP、SOIC - 8、宽体封装
- 保证在 - 40°C至 + 85°C的性能
- 安全认证 – UL认可 - 3750 Vrms持续1分钟（HCNW22XX为5000 Vrms持续1分钟），符合UL1577
- CSA批准
- IEC/EN/DIN EN 60747 - 5 - 5批准，VIORM = 630 Vpeak（仅HCPL - 2211/2212选项060）和VIORM = 1414 Vpeak（仅HCNW22XX）
- MIL - PRF - 38534密封版本可用（HCPL - 52XX/62XX）
应用领域
- 高速逻辑系统的隔离
- 计算机外设接口
- 微处理器系统接口
- 消除接地环路
- 脉冲变压器替代
- 高速线路接收器
- 电源控制系统
