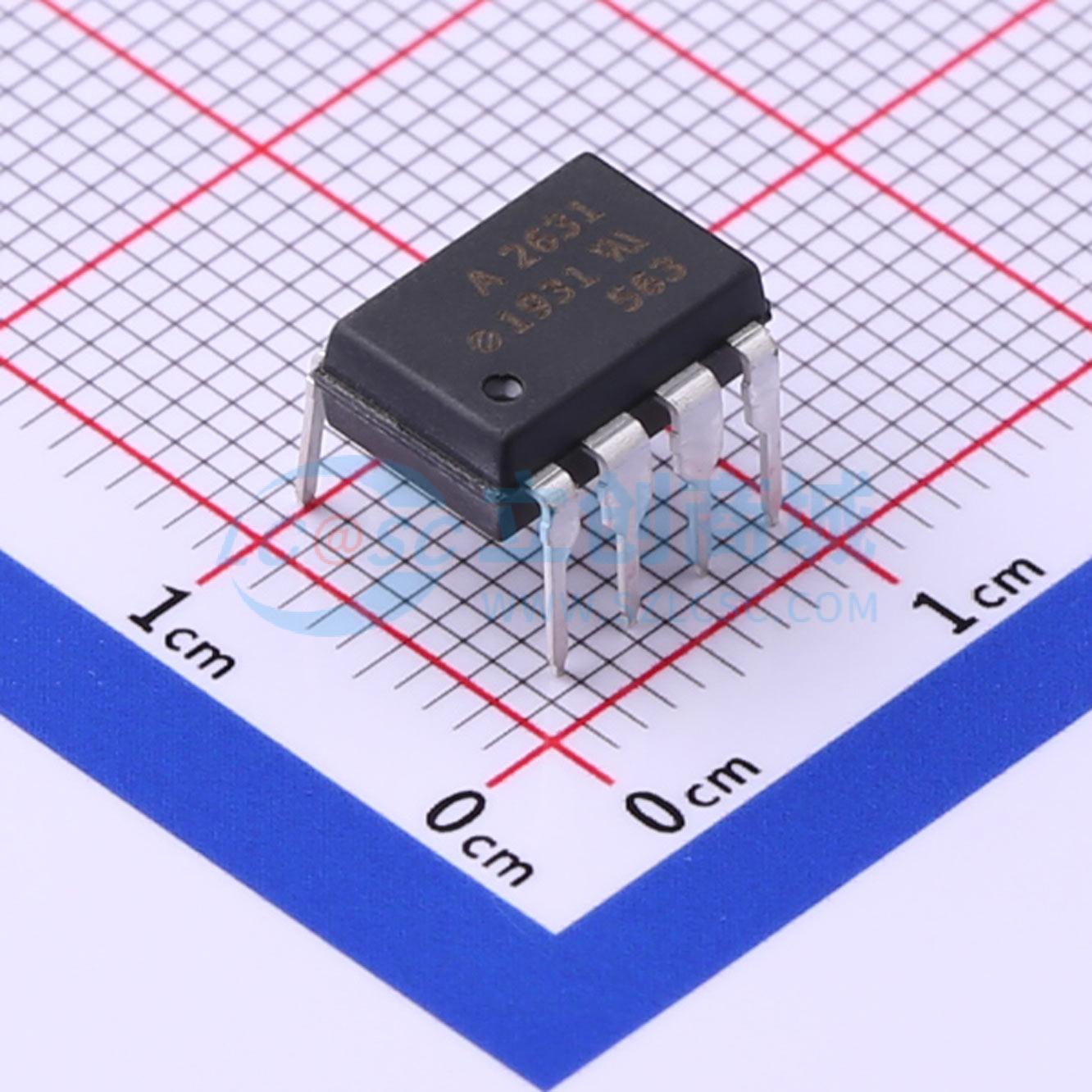

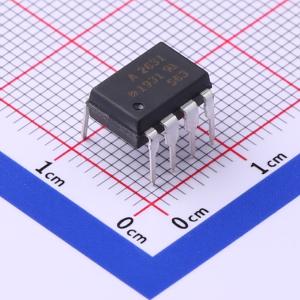

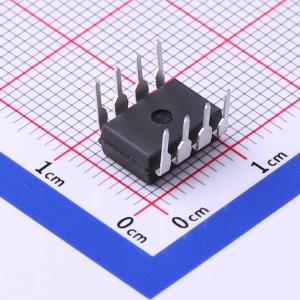

温馨提醒：图片仅供参考，商品以实物为准
HCPL-2631-000E
DC输入 2通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合门，结合了GaAsP发光二极管和集成高增益光电探测器。使能输入允许对探测器进行选通。探测器IC的输出是集电极开路肖特基钳位晶体管。内部屏蔽可确保在Vcm = 1000V时，共模瞬态抗扰度规格高达15,000V/μs。这种独特的设计在实现TTL兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 -40℃至 +85℃范围内得到保证，确保系统无故障运行。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-2631-000E
- 商品编号
- C545700
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 输出电压 | 0.6V | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 15mA |
