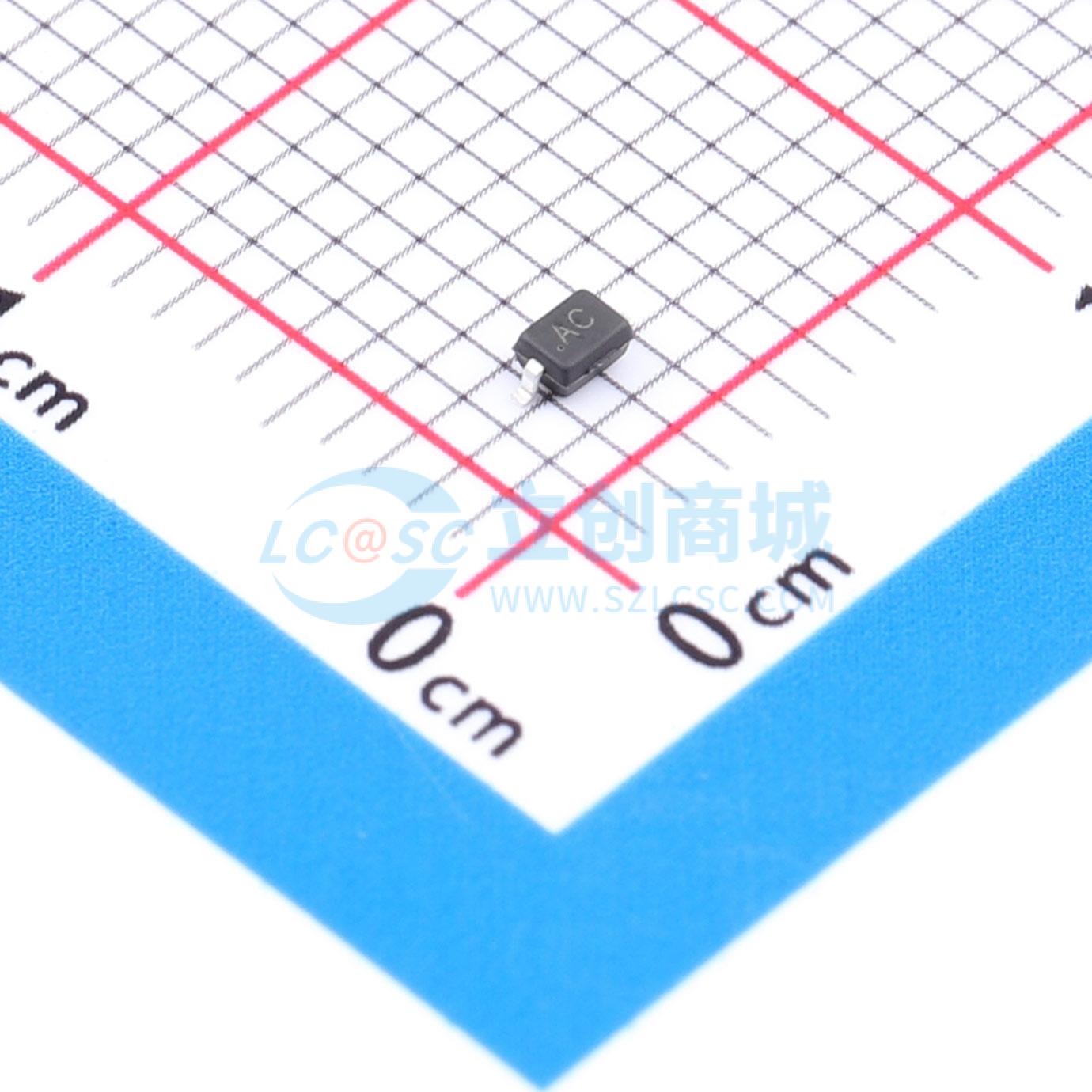

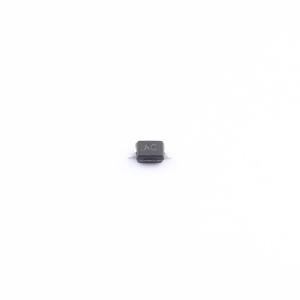

温馨提醒：图片仅供参考，商品以实物为准
PDYL050B
用于保护电压敏感组件的超低电容瞬态电压抑制器，适用于高频设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- PDYL050B
- 商品编号
- C53477424
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.9pF |
商品概述
PDYL050B旨在保护需要超低电容的电压敏感元件，使其免受ESD和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些元件非常适合在电路板空间有限的设计中用于ESD保护。由于其电容低，它适用于高频设计，如USB 2.0高速和天线线路应用。
商品特性
- 超低电容0.5 pF
- 低钳位电压
- 小外形尺寸
- 关断电压：5 V
- 低泄漏
- 响应时间通常 < 1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 这是一款无铅器件
- 适用于汽车和其他需要独特站点和控制变更要求的应用的S前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
应用领域
- USB 2.0高速应用
- 天线线路应用
