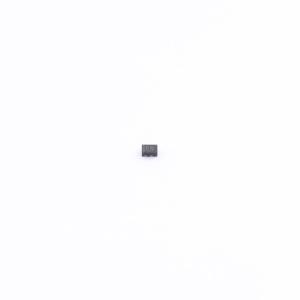

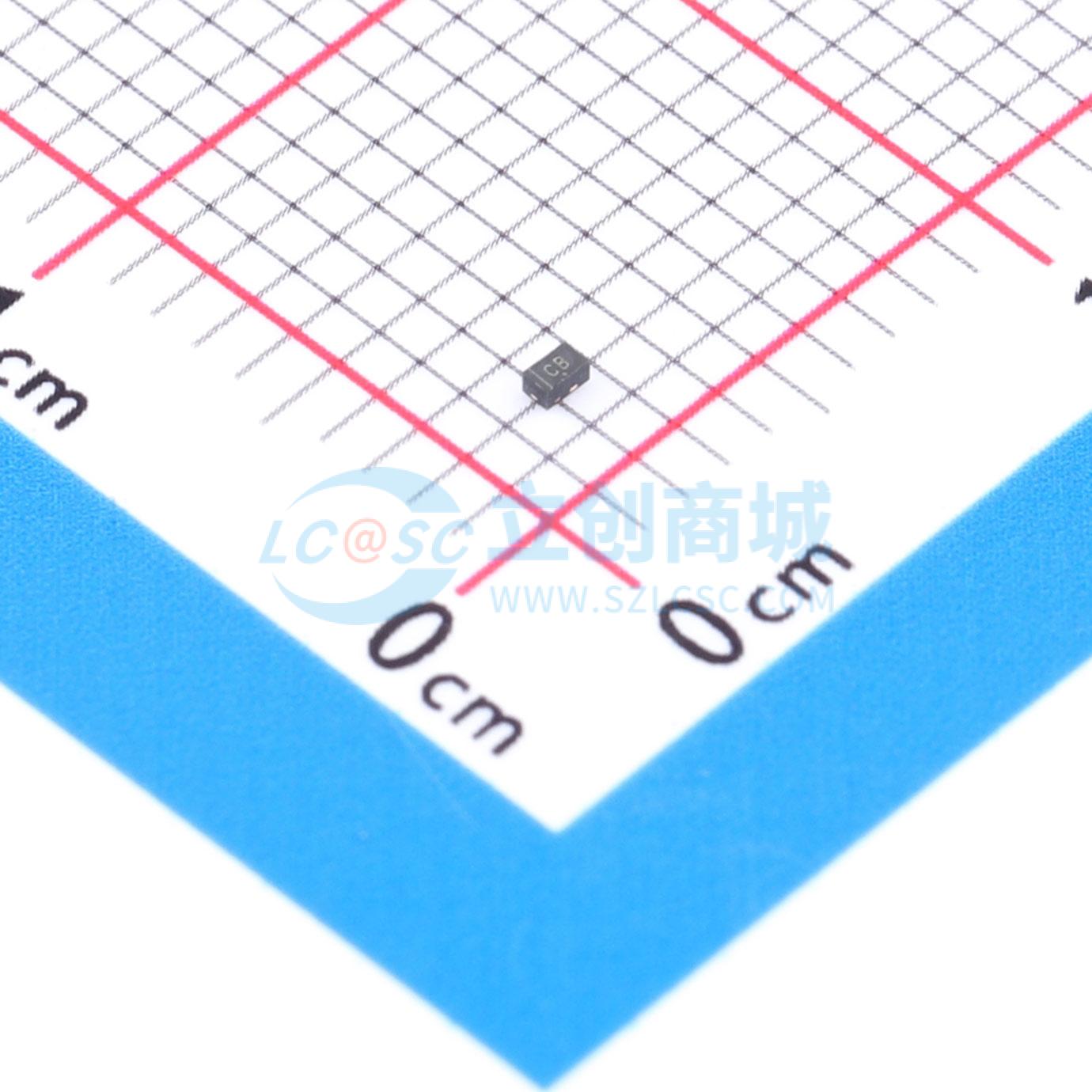

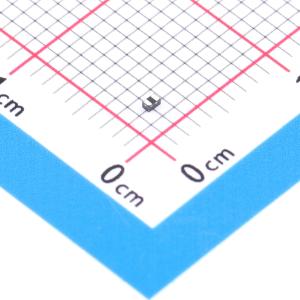

PESD5V0U1BL
低电容双向ESD保护二极管，适用于高速数据线保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- PESD5V0U1BL
- 商品编号
- C53477426
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品特性
- 30W (8/20µs) 峰值脉冲功率
- 低电容ESD保护
- 符合RoHS标准
- 雾锡铅涂层（无铅）
- 保护一条高速数据线
- 符合IEC61000-4-2 4级标准：接触放电 > 8kV，空气放电 > 15kV
应用领域
- 通信系统
- 便携式仪器
- 音频和视频设备
- 计算机及外设
- USB 1.1、USB 2.0端口
