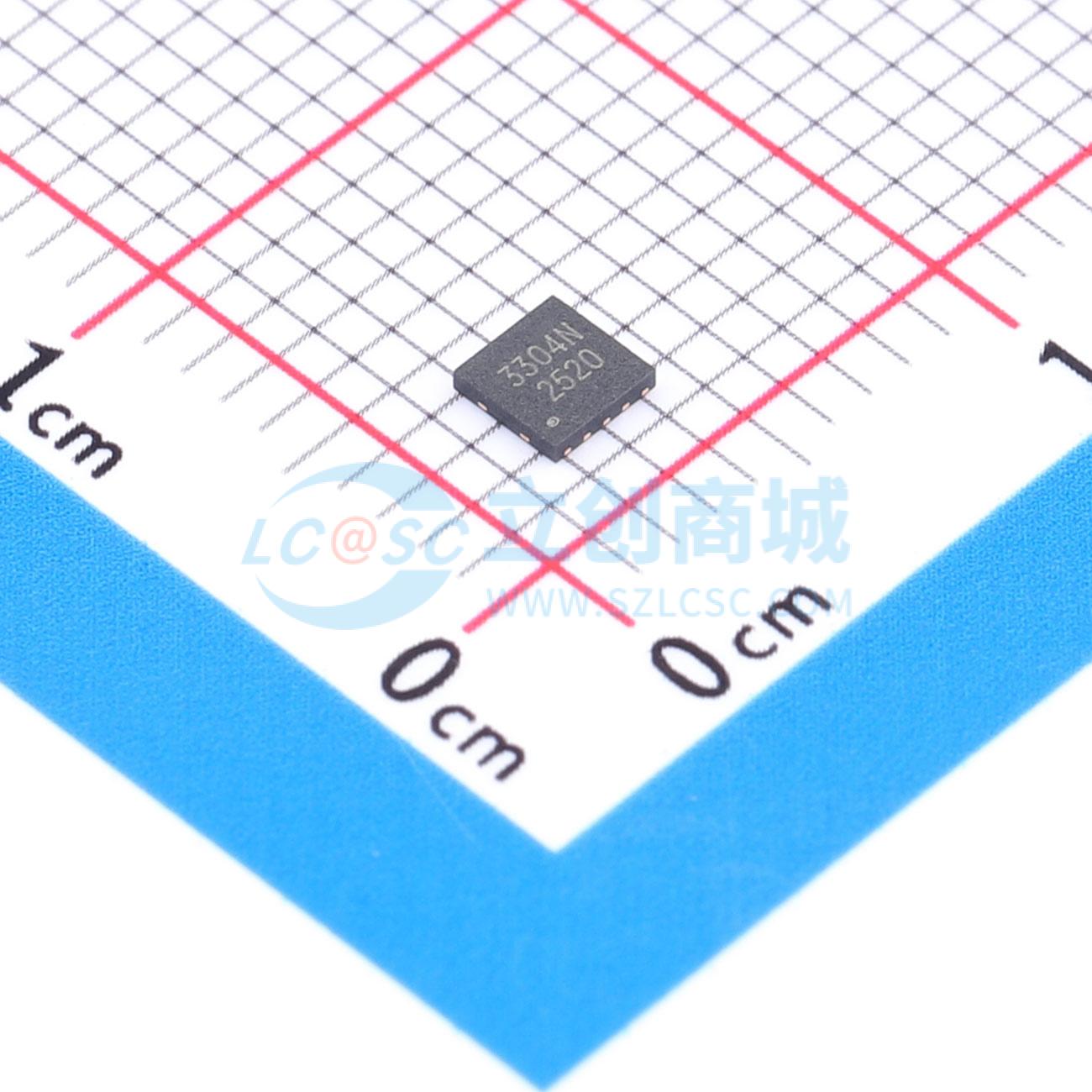

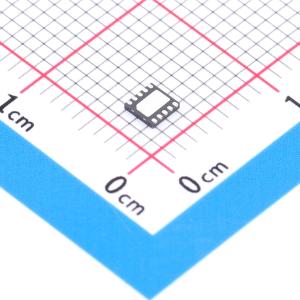

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3304N
4线ESD保护二极管阵列，低电容ESD保护，适用于高速数据线保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- RCLAMP3304N
- 商品编号
- C53477446
- 商品封装
- DFN-10(2.6x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.0356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14V | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品特性
- 600W (8/20µs) 峰值脉冲功率
- 低电容 ESD 保护
- DFN2.6x2.6-10L 封装
- 符合 RoHS 标准
- 雾锡铅涂层（无铅）
- 保护四条高速数据线和 VDD
- 符合 IEC61000-4-2 4 级标准：接触放电 > 30kV，空气放电 > 30kV
应用领域
- USB 2.0
- 模拟视频
- 10/100/1000 以太网
- 数字视频接口 (DVI)
- T1/E1 二级保护
- T3/E3 二级保护
