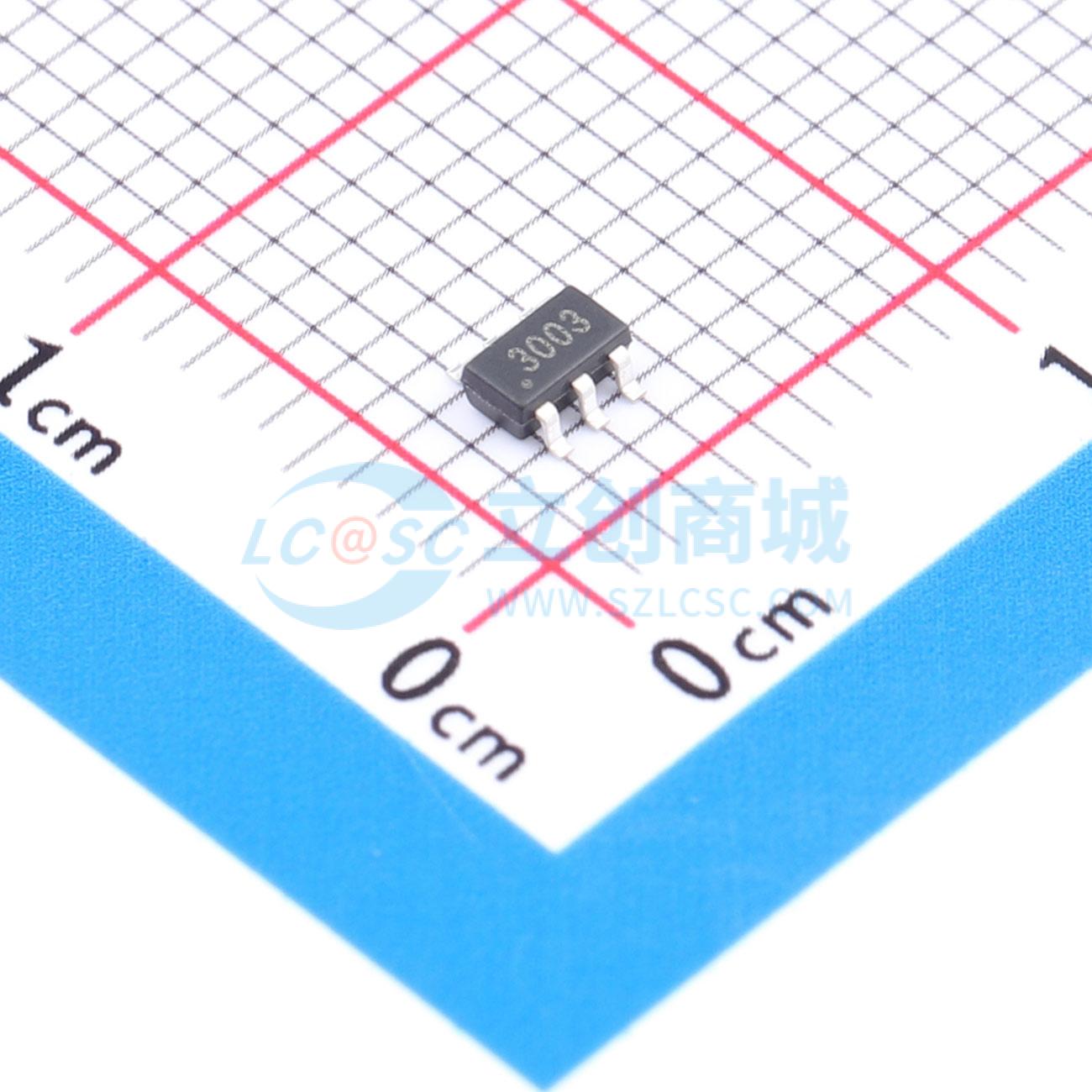

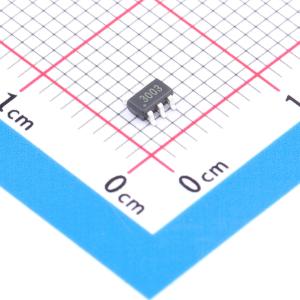

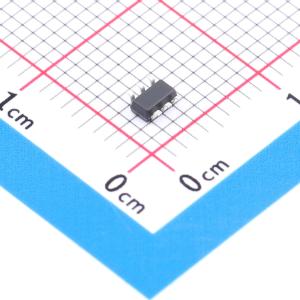

温馨提醒：图片仅供参考，商品以实物为准
AP3003
N和P沟道增强型MOSFET，低导通电阻、低输入电容、快速开关速度、低输入/输出泄漏，无铅且符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- AP3003
- 商品编号
- C53477433
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.3A；4.6A | |
| 导通电阻(RDS(on)) | 83mΩ@10V；34mΩ@10V | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 3.1nC；2.1nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 254pF；190pF | |
| 反向传输电容(Crss) | 7pF；26pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 14pF；36pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
这款新一代MOSFET旨在最小化导通电阻（RDS(ON)），同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 低导通电阻
- 低输入电容
- 快速开关速度
- 低输入/输出泄漏
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 背光照明
- DC-DC转换器
- 电源管理功能
