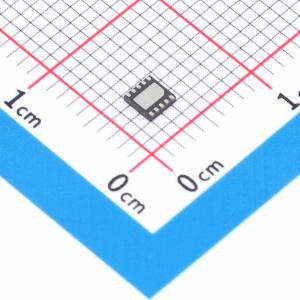

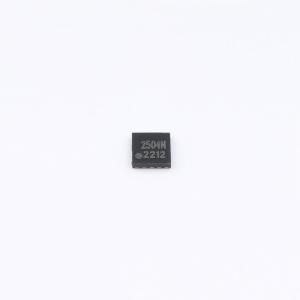

RCLAMP2504N
4线ESD保护二极管阵列，超低泄漏、低钳位电压，符合多项标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- RCLAMP2504N
- 商品编号
- C53477445
- 商品封装
- DFN-10(2.6x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.033933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 10.5V；10V；4.5V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.8pF |
商品特性
- 超低泄漏：纳安级别
- 工作电压：2.5V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±25kV
- 接触放电：±15kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）10A（8/20μs）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合RoHS标准
应用领域
- USB 2.0电源和数据线
- 机顶盒和数字电视
- 数字视频接口（DVI）
- 笔记本电脑
- SIM卡端口
- 10/100以太网
