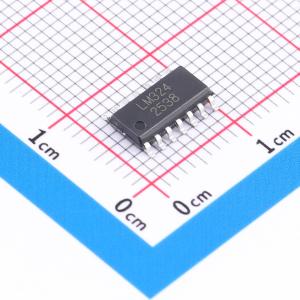

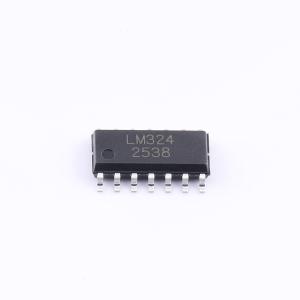

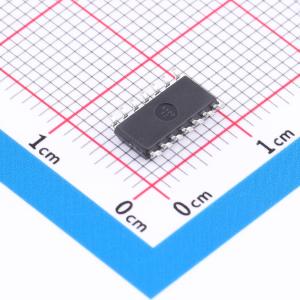

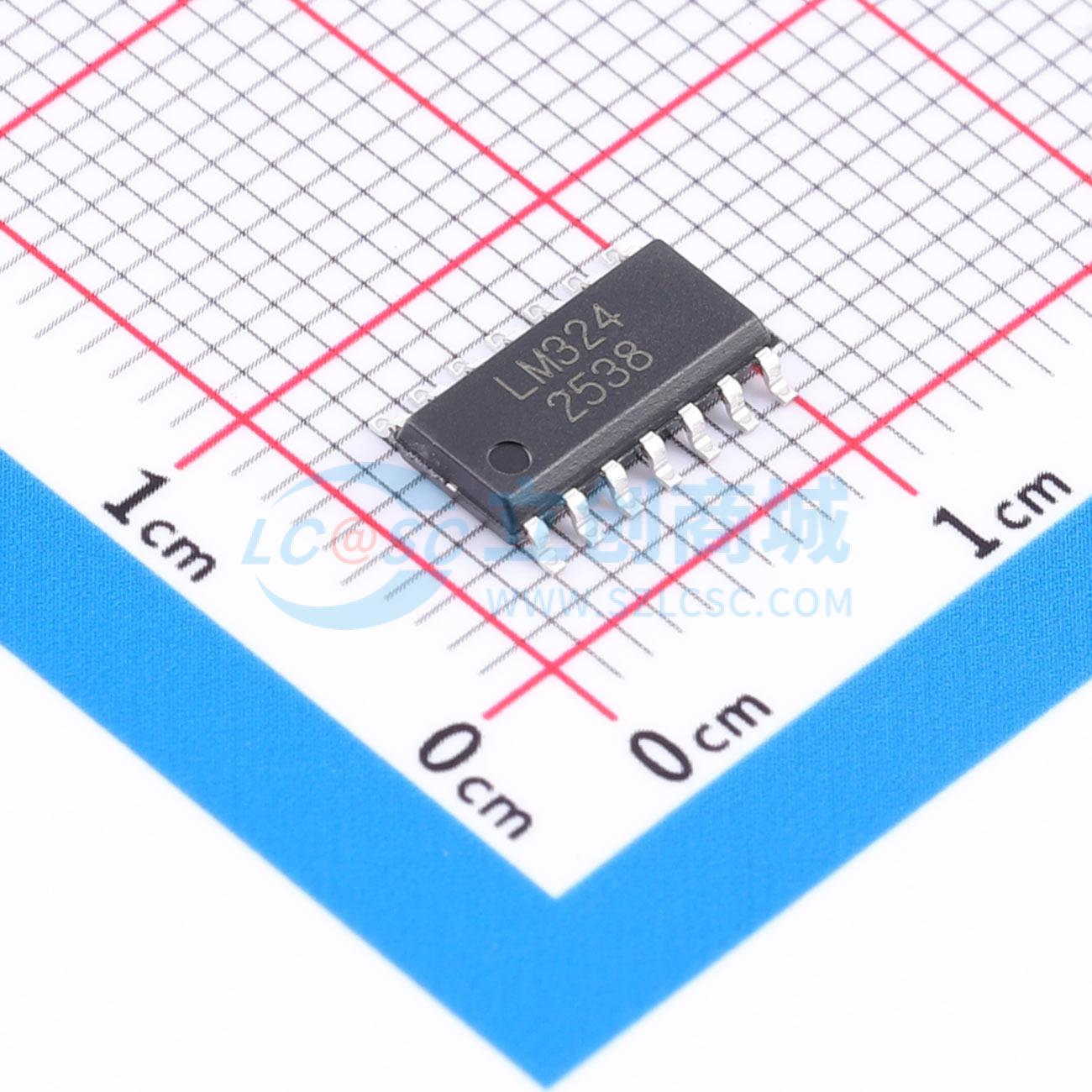

LM324-P14
四通道低功耗差分运算放大器，具备高增益、内部补偿、宽共模输入范围、温度稳定性好和输出短路保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SHIKUES(时科)
- 商品型号
- LM324-P14
- 商品编号
- C53467487
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.27168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 50nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 35mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-1.5V；1.5V~16V | |
| 功能特性 | - |
商品概述
LM324是一款四通道低功耗差分运算放大器，可使用单电源或双电源供电。它具有高开环增益、内部补偿、宽共模输入范围、出色的温度稳定性和输出短路保护等特点。该器件可在低至3.0V、高至32V的电源电压下工作。其共模输入范围包含负电源，无需外部偏置，输出电压范围也涵盖负电源电压。它广泛应用于传感器放大电路、直流放大模块、音频放大电路和传统运算放大器电路。有SOP14和DIP14两种封装类型可供选择。
商品特性
- 内部频率补偿
- 输出短路保护
- 内置四个独立运算放大器
- 封装类型：SOP - 14和DIP - 14
- 单电源电压范围：3V~32V
- 双电源电压范围：±1.5V~±16V
- 单位增益带宽：1.2MHz
应用领域
- 传感器信号放大器
- 直流增益电路
- 音频放大器
- 其他应用领域
