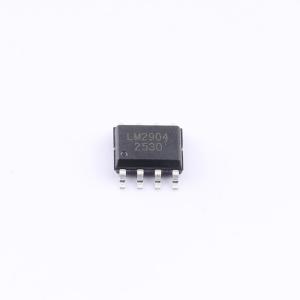

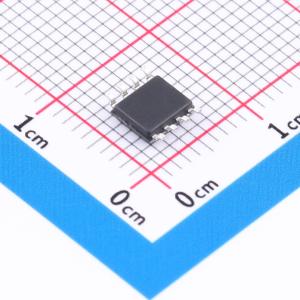

温馨提醒：图片仅供参考，商品以实物为准
LM2904-P8
双路运算放大器，单个电源供电，宽电压范围，低功耗，单位增益稳定
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SHIKUES(时科)
- 商品型号
- LM2904-P8
- 商品编号
- C53467488
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.159375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM2904由两个独立的、高增益、频率补偿运算放大器组成，设计用于在宽电压范围内由单电源供电运行。最小工作电压为3V，最大工作电压可达32V。 每个运算放大器的电源电流约为350µA，LM2904的增益带宽积（GBW）为1MHz，并且是单位增益稳定的。此外，LM2904具有低失调电压，室温下典型值为3mV。其宽工作温度范围使其能够满足大多数应用场景和环境的要求。 它可用于所有在单电源电压系统中易于实现的运算放大器电路。此类电路设备可以直接使用数字系统中的标准5V电源，无需额外的电源设备。
商品特性
- 低功耗：每个放大器350μA
- 宽工作电压范围：3V~32V
- 单位增益稳定
- 增益带宽积（GBW）：1MHz
- 压摆率（SR）：0.3V/μs
- 低输入失调电压（VOS）：典型值3mV
- 封装：DIP - 8/SOP - 8
应用领域
- 商业网络和服务器电源装置
- 多功能打印机
- 电源和移动充电器
- 台式计算机和主板
- 室内和室外空调
- 洗衣机、烘干机、冰箱
- 可编程逻辑控制器
- 电子销售点（POS）系统
- 各种电机控制
- 交流、串式和中央逆变器及变频器
