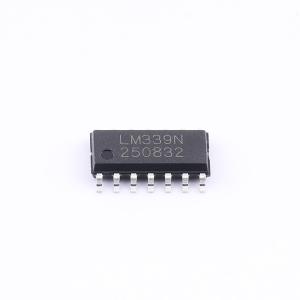

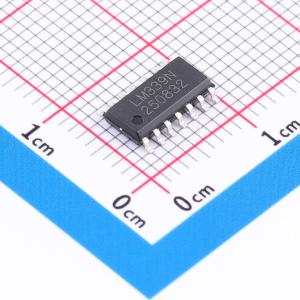

温馨提醒：图片仅供参考，商品以实物为准
LM339-P14
四电压比较器，可单电源或双电源供电，输入共模电压范围允许接地
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SHIKUES(时科)
- 商品型号
- LM339-P14
- 商品编号
- C53467547
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.26284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 4 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 输出类型 | 开路集电极 | |
| 输出模式 | CMOS；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1.5V；1.5V~18V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
LM339是一款四电压比较器电路，由四个独立的前置级电压比较器组成。其失调电压规格低至3mV，主要用于消费电子产品。
LM339可以使用单电源或双电源供电，其工作电流不受电源电压影响。它还有一个独特的特性，即单电源供电时输入共模电压范围允许达到地电平。
LM339有SOP - 14和DIP - 14两种封装类型。
商品特性
- 宽工作电源电压范围：
- 单电源：3V~36V
- 双电源：±1.5V~±18V
- 低输入偏置电流：25nA（典型值）
- 低输入失调电流：±5nA（典型值）
- 输出与TTL、MOS和CMOS兼容
应用领域
- 电源监控
- 峰值检测器
- 逻辑电压转换
