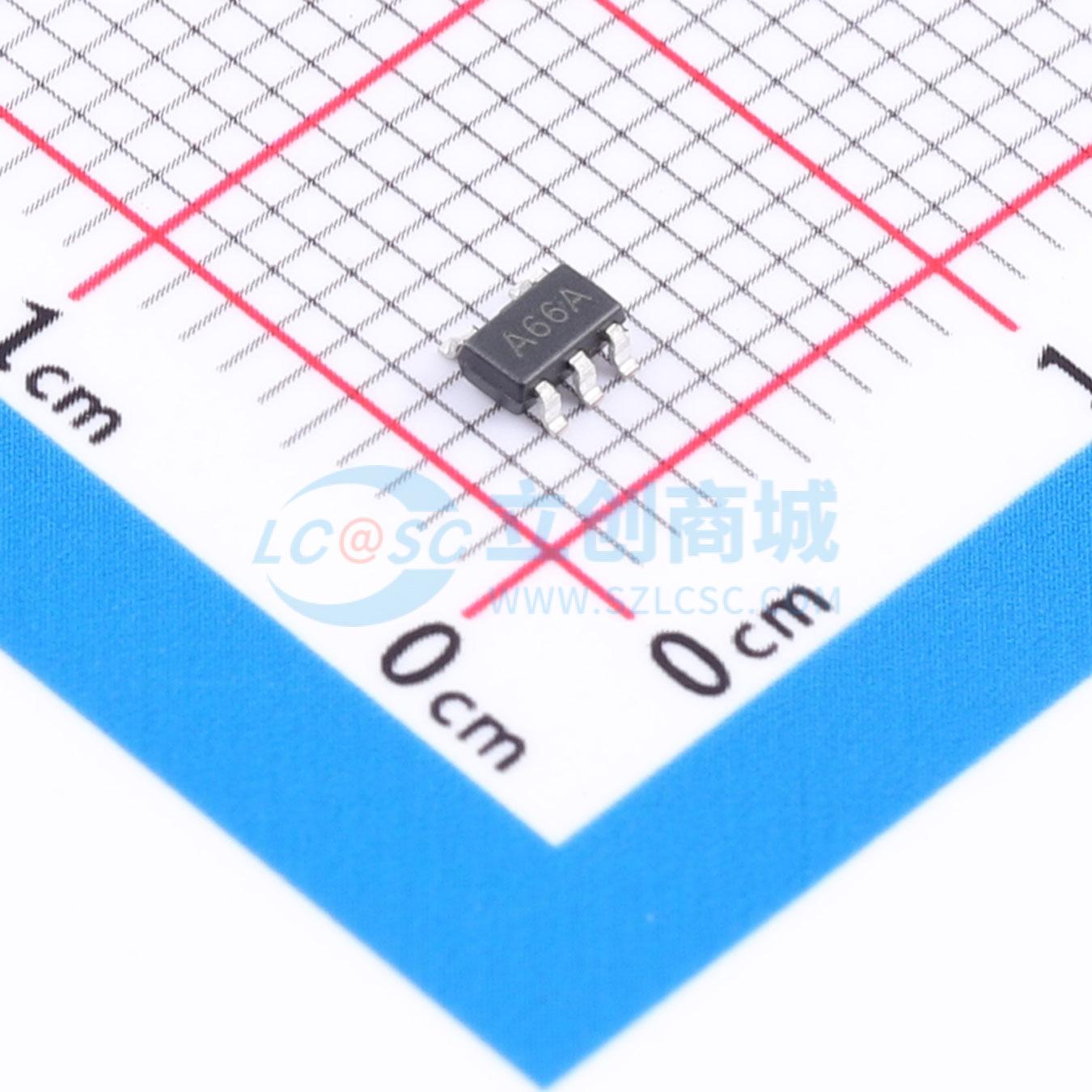

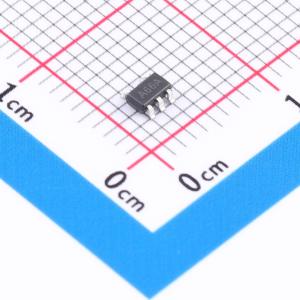

温馨提醒：图片仅供参考，商品以实物为准
LM321-CM
单通道低功耗差分运算放大器，具备内部频率补偿和输出短路保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SHIKUES(时科)
- 商品型号
- LM321-CM
- 商品编号
- C53467550
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 50nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | 40mA | |
| 工作温度 | - | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-1.5V；1.5V~16V | |
| 功能特性 | - |
商品概述
LM321是单通道低功耗差分运算放大器。它可以由单电源或双电源供电。LM321具有高开环增益、内部补偿、宽共模输入范围、良好的温度稳定性以及输出短路保护功能。它可以在低至3.0V高至32V的电源电压下工作，且共模输入范围包括负电源。这消除了对外部偏置的需求，并且它还可以驱动大容量负载。 LM321采用SOT23 - 5封装，可低成本集成到各种应用中，而不会占用宝贵的电路板空间。
商品特性
- 内部频率补偿
- 输出短路保护
- 低功耗：在VCC = 5V时典型值为0.3mA
- 单电源电压范围：3V~32V
- 双电源电压范围：±1.5V~±16V
- 增益带宽积：1.0MHz
应用领域
- 充电器
- 电源应用
- 台式计算机和主板
- 通信基础设施
