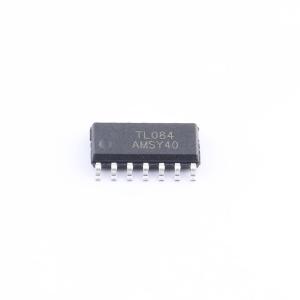

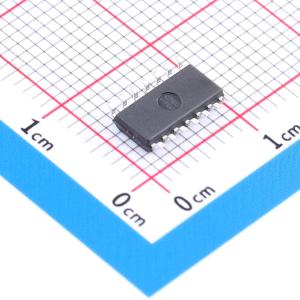

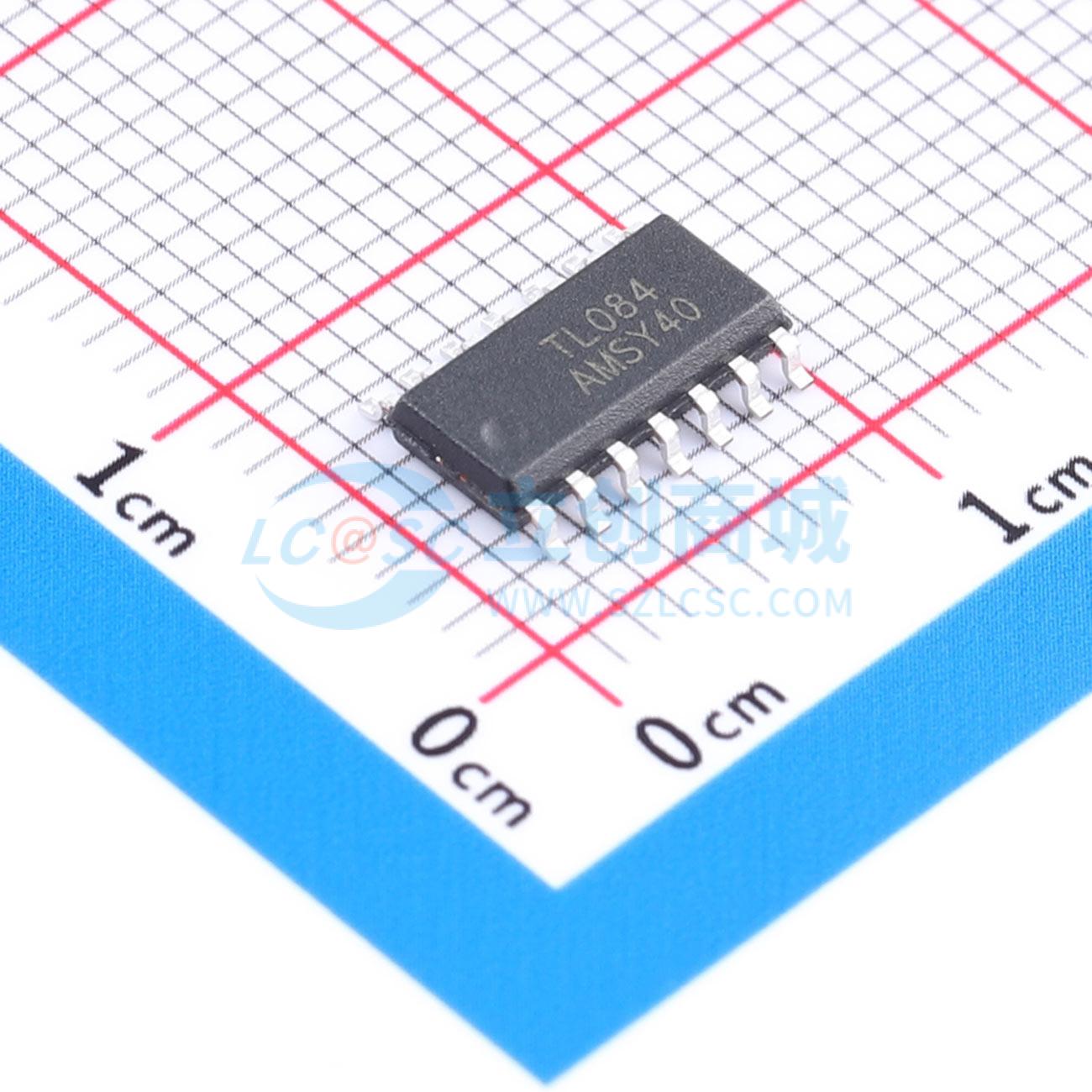

TL084-P14
JFET输入四通道运算放大器，高速、低功耗、高输入阻抗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SHIKUES(时科)
- 商品型号
- TL084-P14
- 商品编号
- C53467546
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.32404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 4 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入偏置电流(Ib) | 200pA | |
| 输入失调电压(Vos) | 2mV | |
| 共模抑制比(CMRR) | 95dB | |
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | - | |
| 输出电流 | 60mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V | |
| 输入电压噪声密度(eN) | - | |
| 输入失调电流(Ios) | 50pA | |
| 功能特性 | 短路保护 |
商品概述
TL084是一款高速JFET输入四运算放大器，由高压JFET和双极晶体管组成。它具有高转换速率、低输入偏置电流、低输入失调电流和低失调电压温度系数的特点。TL084有SOP - 14和DIP - 14两种封装类型。
商品特性
- 低功耗：1.4mA/通道
- 宽共模输入电压范围
- 宽差模输入电压范围
- 低输入偏置电流：200pA
- 低输入失调电流：50pA
- 输出短路保护
- 低失真：约0.003%
- 高输入阻抗
- 高转换速率：13V/μs
- 高增益带宽积：3MHz
应用领域
- 白色家电
- 移动电子设备
