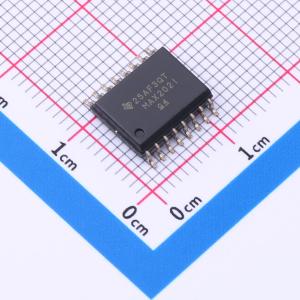

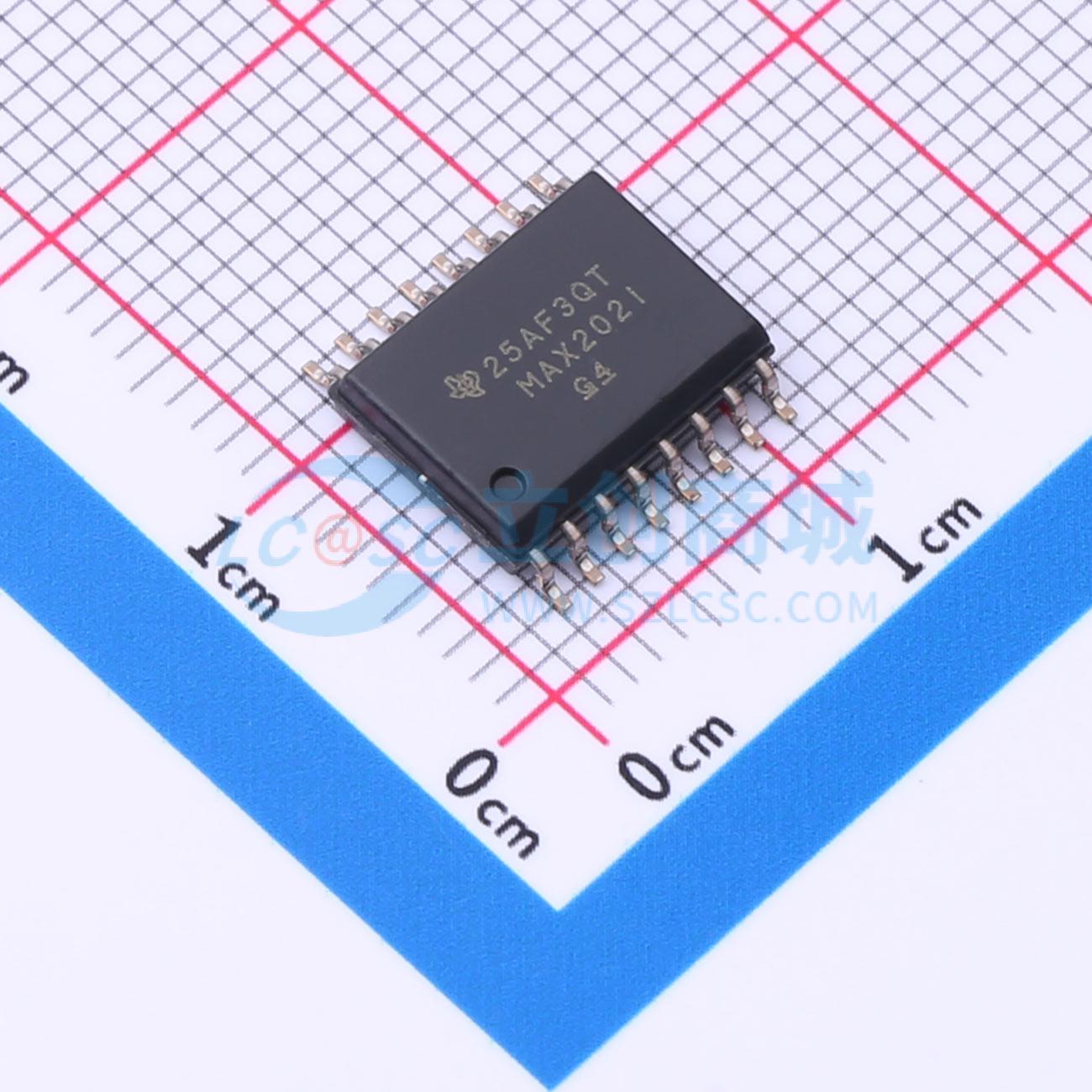

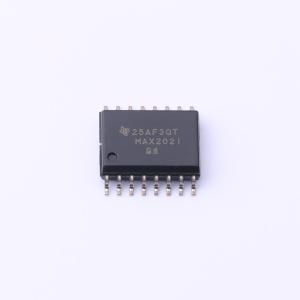

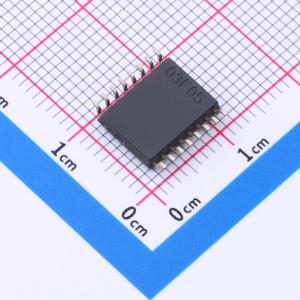

MAX202IDWR

MAX202 5V双RS-232线路驱动器和接收器，带±15kV ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX202是一款双通道RS-232线路驱动器和接收器，带有±15kV ESD保护。该设备符合TIA/EIA-232-F和ITUv.28标准，工作在5V电源下，数据传输速率可达120 kbit/s。
品牌名称: TI(德州仪器)
商品型号: MAX202IDWR
商品编号: C543069
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 1.41克(g)

商品参数

商品概述

MAX202器件由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚到引脚（串口连接引脚，包括GND）具备±15 kV ESD保护。该器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件采用单一5 V电源供电。该器件的数据信号传输速率最高可达120 kbit/s，驱动器输出压摆率最大为30 V/μs。

商品特性

满足或超越TIA/EIA - 232 - F和ITU v.28标准要求
RS - 232总线引脚ESD保护：±15 kV人体模型
采用5 V VCC电源供电
数据传输速率最高可达120 kbit/s
两个驱动器和两个接收器
闩锁性能超过JESD 78 II类标准的100 mA

应用领域

电池供电系统
笔记本电脑
便携式电脑
掌上电脑
手持设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	120Kbps

	属性	参数值
	工作电压	4.5V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	8mA
