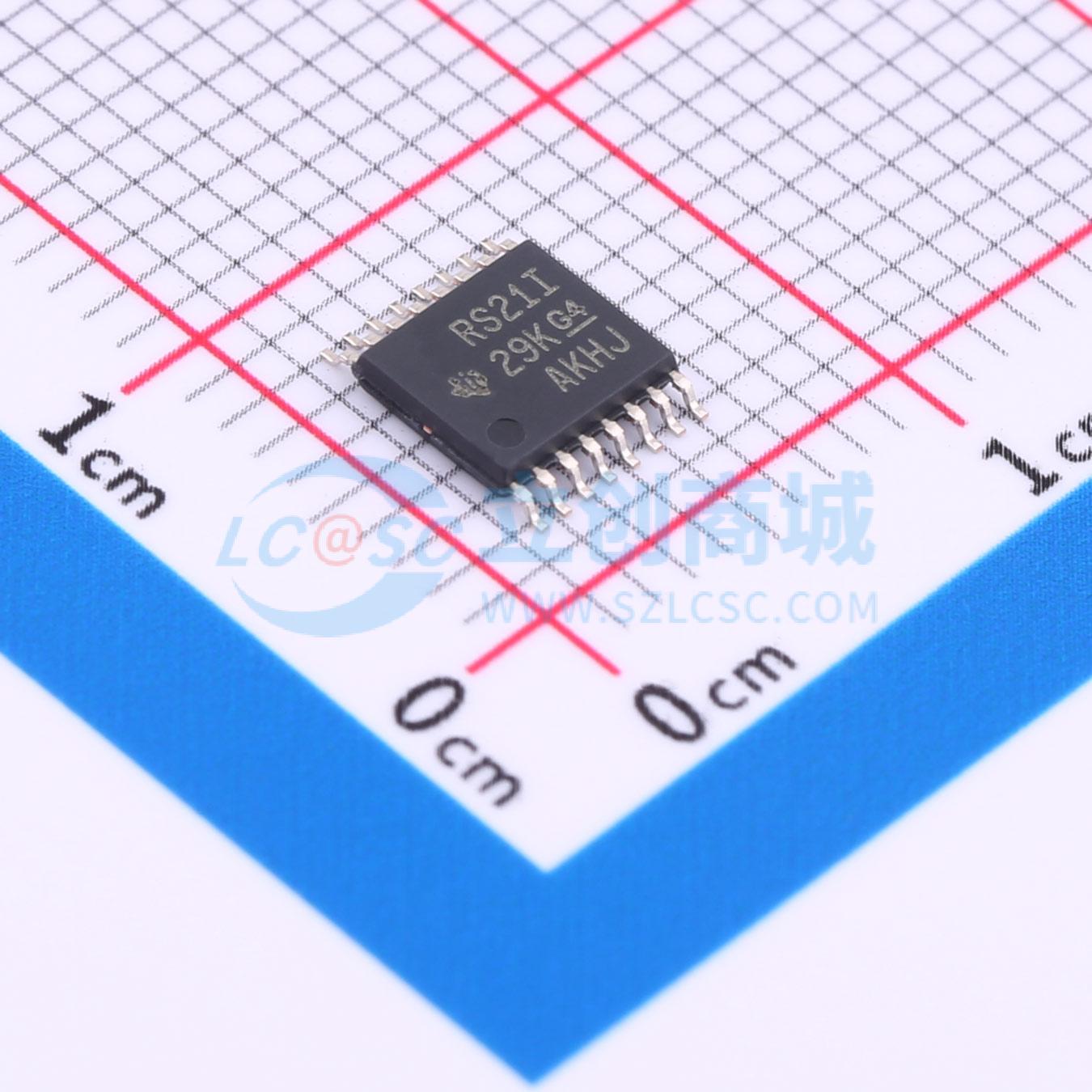

温馨提醒：图片仅供参考，商品以实物为准

TRS3221IPWR

TRS3221 3-V 至 5.5-V RS-232 线路驱动器和接收器，带 ±15-kV ESD 保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TRS3221设备由一个线路驱动器、一个带有专用使能引脚的线路接收器和一个具有±15-kV ESD保护的电荷泵电路组成。该设备符合TIA/EIA-232-F标准，并提供异步通信控制器与串行端口连接器之间的电气接口。
品牌名称: TI(德州仪器)
商品型号: TRS3221IPWR
商品编号: C544779
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.093克(g)

商品参数

商品概述

RS-232总线引脚静电放电（ESD）保护采用人体模型（HBM）时超过±15 kV 符合或超过TIA/EIA 232-F和ITU V.28标准要求采用3 V至5.5 V的Vcc电源供电最高工作速率可达250 kbps 包含一个驱动器和一个接收器低待机电流：典型值为1 μA 外部电容：4×0.1 μF 在3.3 V电源供电时可接受5 V逻辑输入有替代的高速引脚兼容器件（1 Mbps） – SNx5C3221 具备自动掉电功能，可自动禁用驱动器以节省功耗

商品特性

RS-232总线引脚静电放电（ESD）保护采用人体模型（HBM）时超过±15 kV
符合或超过TIA/EIA 232-F和ITU V.28标准要求
采用3 V至5.5 V的Vcc电源供电
最高工作速率可达250 kbps
包含一个驱动器和一个接收器
低待机电流：典型值为1 μA
外部电容：4×0.1 μF
在3.3 V电源供电时可接受5 V逻辑输入
有替代的高速引脚兼容器件（1 Mbps）
具备自动掉电功能，可自动禁用驱动器以节省功耗

应用领域

电池供电、手持和便携式设备
笔记本电脑、超极本和膝上型电脑
数码相机
手机和无线设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	10uA
