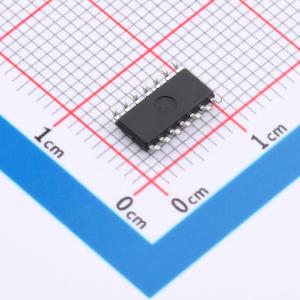

温馨提醒：图片仅供参考，商品以实物为准

CD4066BM96-TP

四路双向模拟开关，用于模拟或数字信号传输或多路复用，导通电阻低且恒定

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: CD4066BM96-TP
商品编号: C53340863
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.2532克(g)

商品参数

商品概述

CD4066BM96-TP是一款用于模拟或数字信号传输或多路复用的四路双向模拟开关，该器件具有较低的导通电阻且导通电阻在整个信号输入范围内相对恒定。CD4066BM96-TP器件包括四个双向开关，每个开关都具有独立的控制引脚。控制信号同时偏置打开或关闭开关中的P与N器件，每个开关上N沟道器件的阱都与输入（开关打开时）或VSS（开关关闭时）相连。该配置使开关晶体管阈值电压不再随输入信号的变化而变化，从而使导通电阻在整个工作信号范围内都很低。CD4066BM96-TP采用SOP14封装形式。

商品特性

宽工作电压范围：3 ~ 15V
低导通电阻：80Ω (VDD - VSS = 15V)
导通电阻差值：5Ω (VDD - VSS = 15V)
在峰峰值信号范围内具有平缓的导通电阻
极低的静态功耗
极高的控制输入阻抗

应用领域

模拟信号开关和多路复用
数字信号开关和多路复用
传输门逻辑实施
模数转换和数模转换
频率、阻抗、相位和模拟信号的数字控制
楼宇自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	导通电阻(Ron)	1.05kΩ@5V
	工作电压	3V~15V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	-
	关闭时间(toff)	-
	带宽	-
	工作温度	-20℃~+85℃
	传播延迟(tpd)	30ns
	功能特性	双向模拟通道
