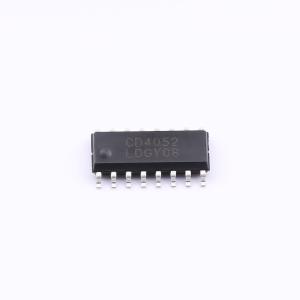

温馨提醒：图片仅供参考，商品以实物为准
CD4052BM96-TP
双路四选一模拟开关，具有低导通电阻和低截止漏电流特性，内置模拟开关控制地址译码器和电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- CD4052BM96-TP
- 商品编号
- C53340862
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27604克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 1.05kΩ@5V | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 420ns | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 25ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
CD4O52BM96-TP模拟开关是用数字信号控制的多路调制/选择模拟开关，具有低导通电阻和低截止漏电流特性。通过模拟开关的模拟量幅度可高达15Vₚ₋ₚ。例如，VDD = 5V，GND = 0V，VSS = -5V，那么幅度 -5V ~ +5V的模拟信号就可用0V ~ 5V的数字信号来控制传输。CD4O52BM96-TP是一个双四选一模拟开关，每组四选一模拟开关分别有两个二进制控制输入端和使能EN输入端，这两个二进制信号可将4个模拟通道中任一个置为导通状态，使能EN输入端输入“1”电平时将两组四选一模拟开关所有通道置为关断状态，输入“0”电平时将两组四选一模拟开关所有通道置为导通状态。CD4O52BM96-TP采用SOP16封装形式。
商品特性
- 宽工作电压范围：3V ~ 15V
- 低导通电阻：100Ω（VDD - VSS = 15V）
- 极低的静态功耗和高关态电阻
- 模拟开关导通电阻差值ΔRON = 5Ω（VDD - VSS = 15V）
- 内置模拟开关控制地址译码器和电平转换器
应用领域
- 模拟/数字多路复用和解复用
- 工厂自动化和控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
- 电力输送
- 医疗
