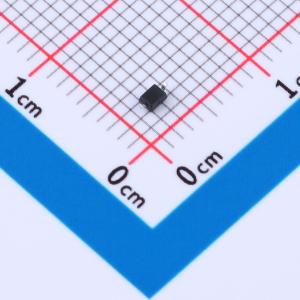

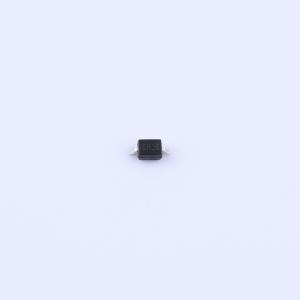

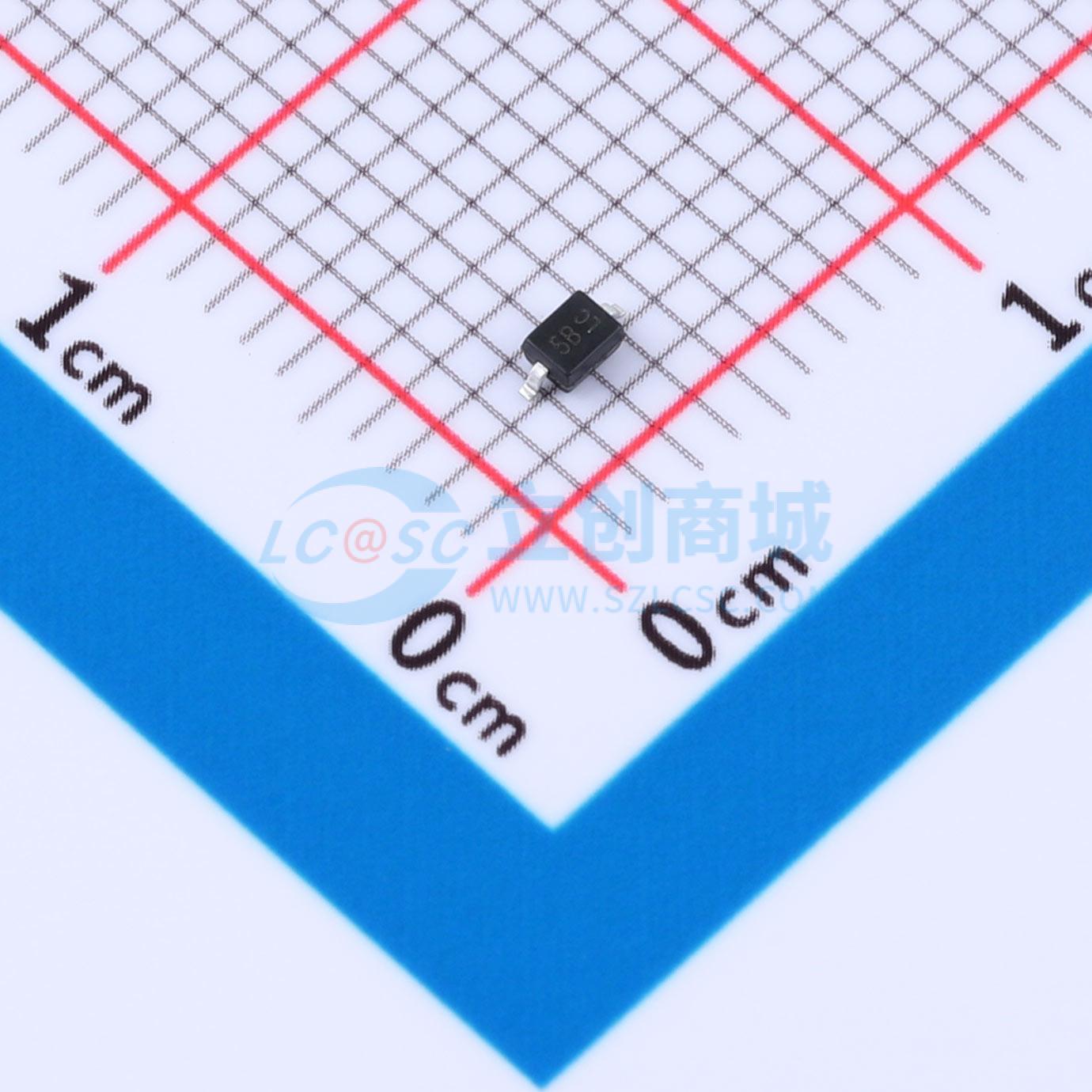

温馨提醒：图片仅供参考，商品以实物为准
BV05C
双向低电容ESD保护二极管，采用SOD-323表面贴装封装，低漏电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOD-323封装低容350W功率ESD双向防护二极管，IPP_25A,VC_13.3V,Cj_1pF,ESD 15KV,普遍应用于以太网，RJ45网口等高速通讯防护。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- BV05C
- 商品编号
- C53238079
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.037363克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13.3V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品特性
- 低漏电流
- SOD-323表面贴装封装
- IEC 61000 - 4 - 2（静电放电空气放电）：±15kV
- IEC 61000 - 4 - 2（静电放电接触放电）：±15kV
- IEC 61000 - 4 - 5（雷电8/20µs）：22A
应用领域
- LED照明模块
- RS232/RS485
- 电源管理系统
- 便携式仪器
- 通用I/O
- 笔记本电脑、台式机和服务器
