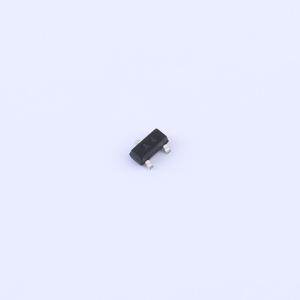

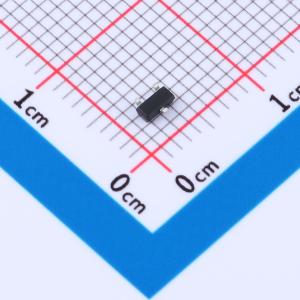

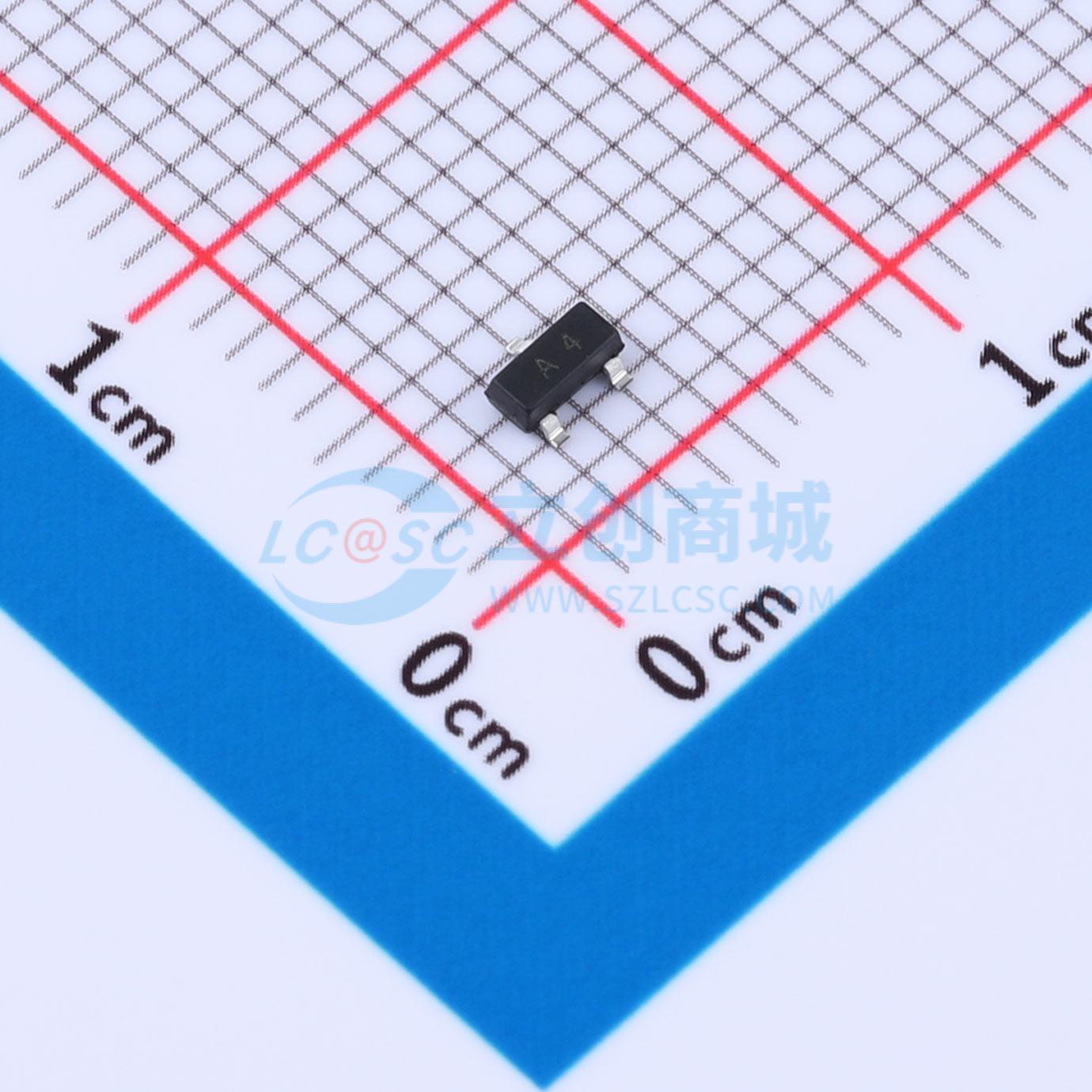

HL3404
N沟道MOSFET，采用沟槽功率MV MOSFET技术，适用于电池充电、DC - DC转换器和便携式电源适配器等，具备快速开关速度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HL3404
- 商品编号
- C53238100
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 29mΩ@10V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 12nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 560pF | |
| 反向传输电容(Crss) | 68pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 88pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- V_DS = 30V
- I_D = 5.8A
- R_DS(on) @ V_GS = 10V < 29mΩ
- R_DS(on) @ V_GS = 4.5V < 40mΩ
- 沟槽功率MV MOSFET技术
- 电压控制型小信号开关
- 快速开关速度
应用领域
- 电池充电
- DC-DC转换器
- 便携式电源适配器
