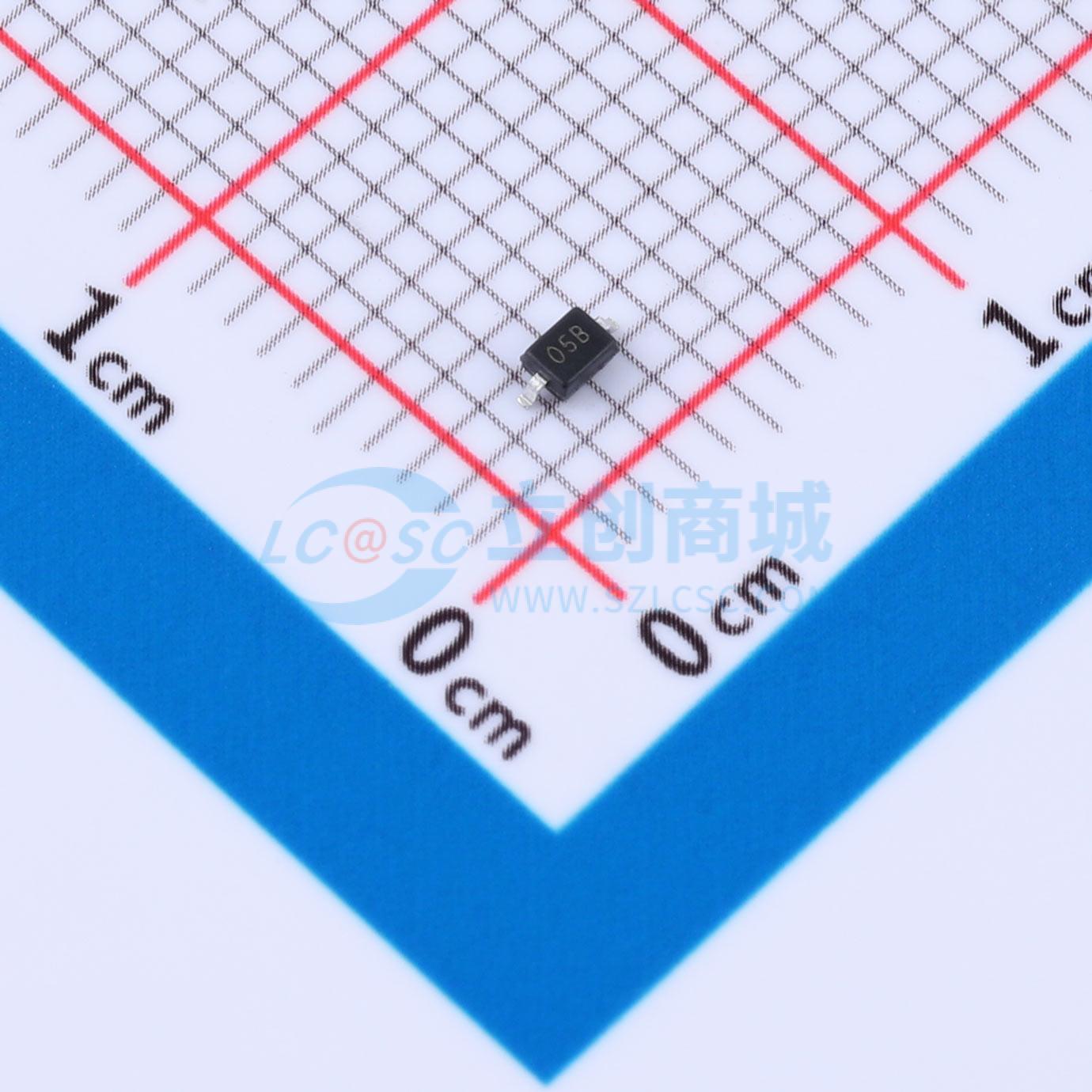

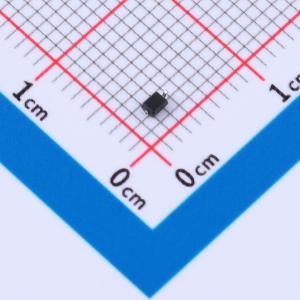

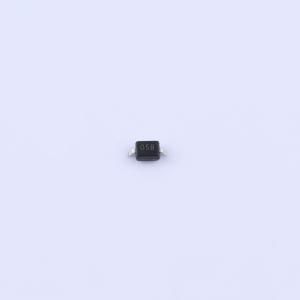

温馨提醒：图片仅供参考，商品以实物为准
SD05C
双向、正常电容的ESD保护二极管，采用SOD-323塑料封装，低漏电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SDxxC系列专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用场景。这些器件非常适合印刷电路板空间有限的情况
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SD05C
- 商品编号
- C53238084
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.036559克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 22A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 低漏电流
- SOD-323 表面贴装封装
- IEC 61000-4-2 (ESD 空气放电): ±30kV
- IEC 61000-4-2 (ESD 接触放电): ±30kV
- IEC 61000-4-5 (雷击 8/20μs): 22A
应用领域
- LED 照明模块
- RS232/RS485
- 电源管理系统
- 便携式仪器
- 通用 I/O
- 笔记本电脑、台式机及服务器
