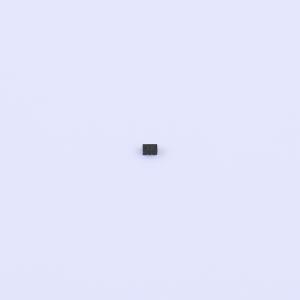

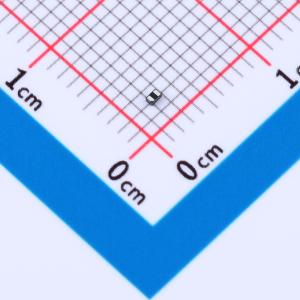

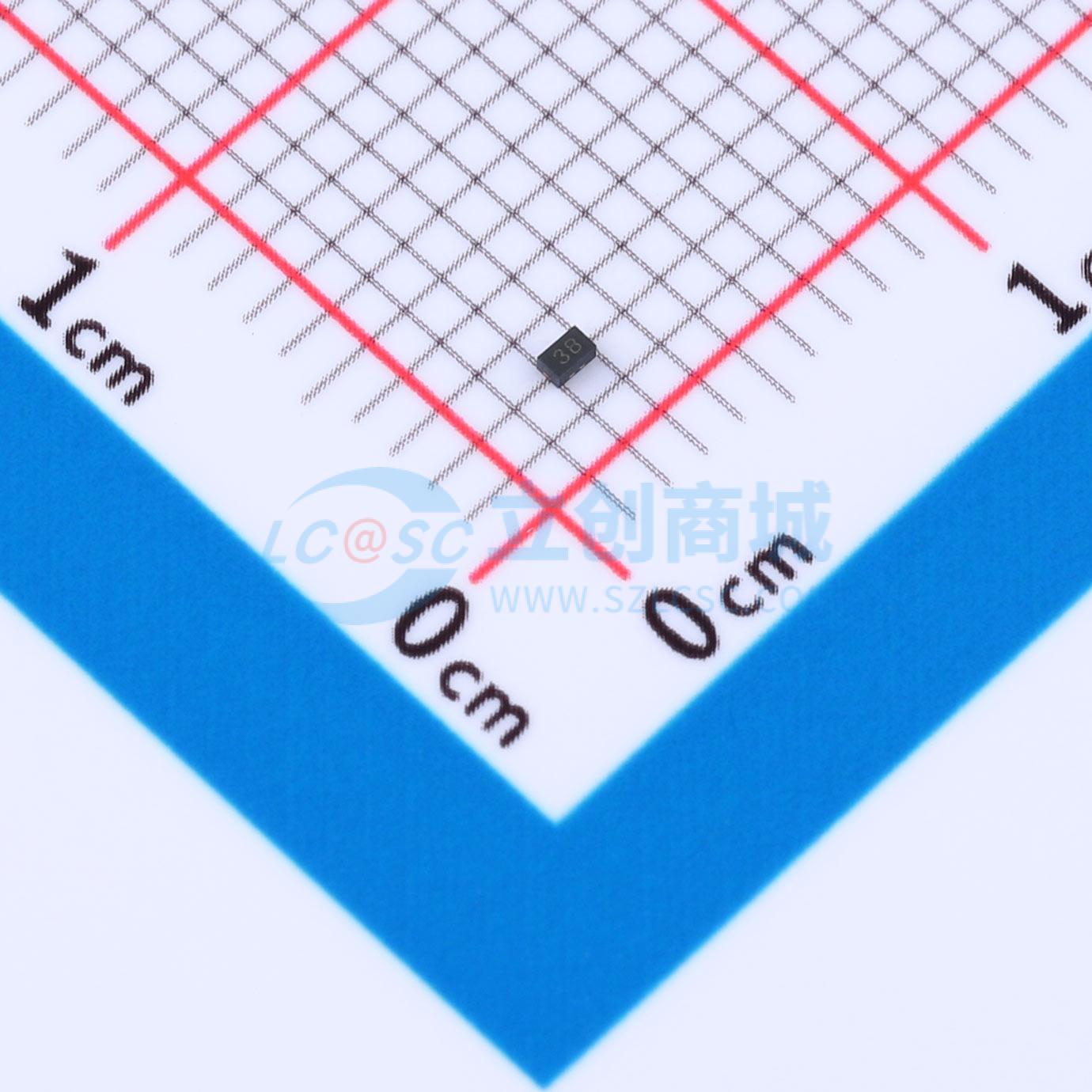

ESD5431N
双向低电容ESD保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DFN1006-2L封装， 3.3V单路双向低容ESD静电防护器件，IPP_8.5A,VC_8.5V,Cj_10pF,ESD 30KV；适用于音频/视频/通讯/个人数码产品防护。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- ESD5431N
- 商品编号
- C53238083
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.031034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 8.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 72W@8/20us | |
| 击穿电压(VBR) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品特性
- 低漏电流
- DFN1006-2L 表面贴装封装
- IEC 61000-4-2 (ESD 空气放电)：±30kV
- IEC 61000-4-2 (ESD 接触放电)：±30kV
- IEC 61000-4-5 (雷击浪涌 8/20 μs)：8.5A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑与手持设备
- 便携式仪器与数码相机
- 外设、音频播放器与工业设备
