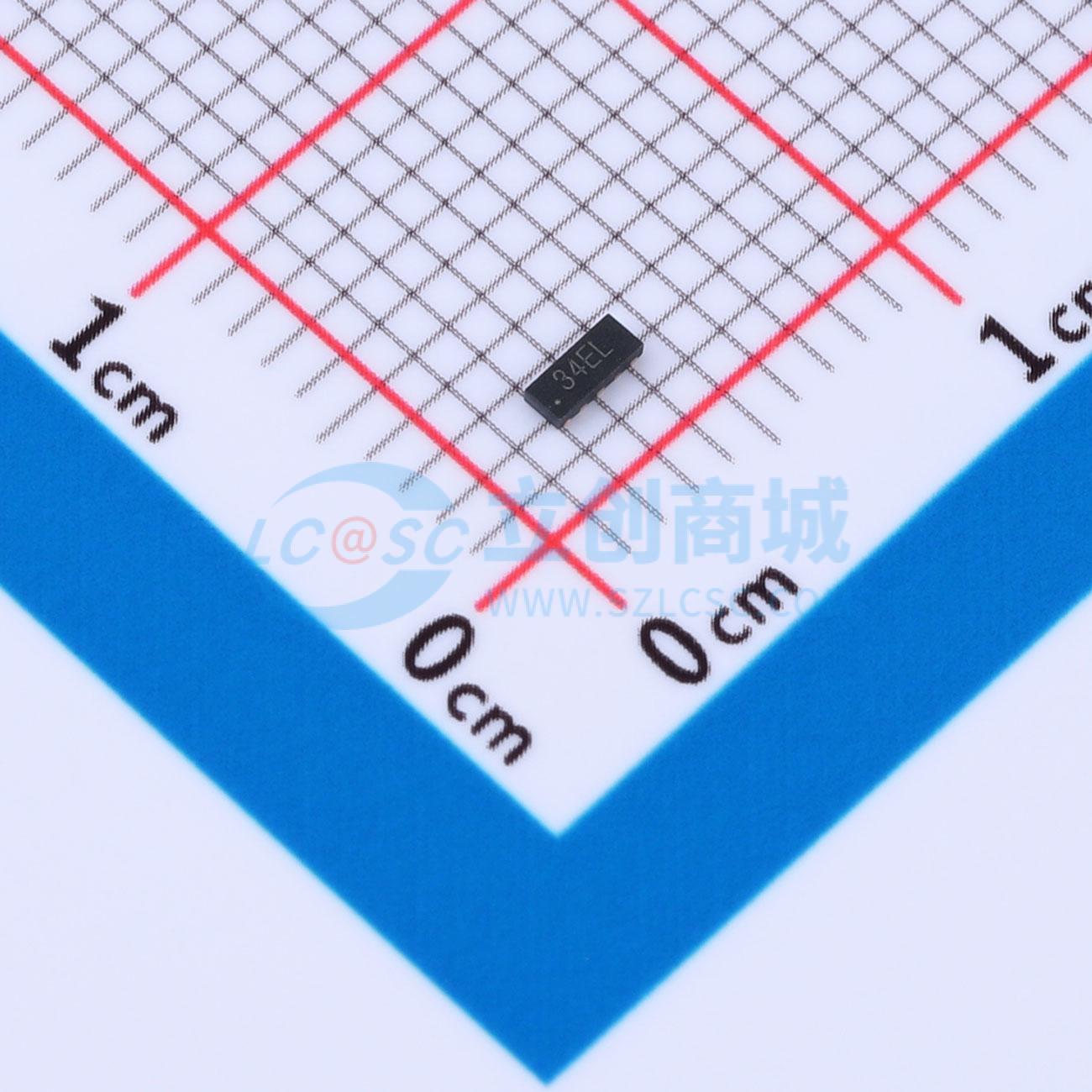

温馨提醒：图片仅供参考，商品以实物为准
H3V3L25US
单向低电容ESD保护二极管，具有低漏电流和低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V深回扫snap-back超低电容超低钳位DFN2510-10L封装ESD防护器件，IPP_4.5A、VC_7V、0.6pF、ESD 10KV；常用于USB,DVI,HDMI，PCI Express等高速通讯防护。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H3V3L25US
- 商品编号
- C53238072
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.041772克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF；0.6pF |
商品特性
- 低泄漏电流
- 低钳位电压
- IEC 61000-4-2 (ESD 空气放电): ±15kV
- IEC 61000-4-2 (ESD 接触放电): ±10kV
- IEC 61000-4-5 (雷击 8/20μs): 4.5A
应用领域
- USB 3.0 和 USB 3.1
- HDMI 2.0
- DisplayPort 1.3
- eSATA
- 统一显示接口
- 数字显示接口
- 高速串行接口
