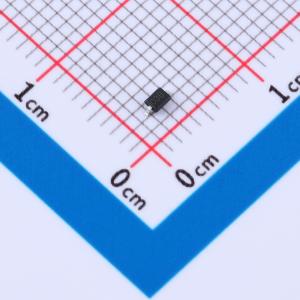

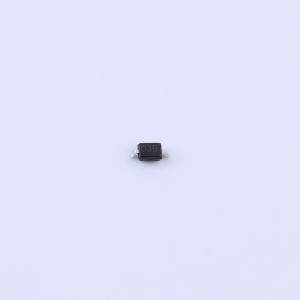

温馨提醒：图片仅供参考，商品以实物为准
SD03C
双向正常电容ESD保护二极管，低漏电流，采用SOD - 323表面贴装封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SDxxC系列专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用场景。这些器件非常适合印刷电路板空间有限的情况
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SD03C
- 商品编号
- C53238077
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.036957克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 低漏电流
- SOD-323表面贴装封装
- IEC 61000-4-2（空气放电ESD）：±30kV
- IEC 61000-4-2（接触放电ESD）：±30kV
- IEC 61000-4-5（雷击8/20μs脉冲）：25A
应用领域
- LED照明模块
- RS232/RS485接口
- 电源管理系统
- 便携式仪器
- 通用输入/输出接口
- 笔记本电脑、台式机及服务器
