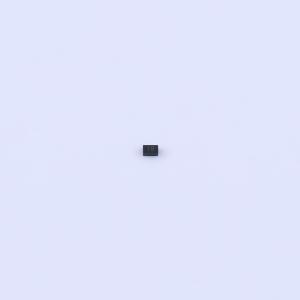

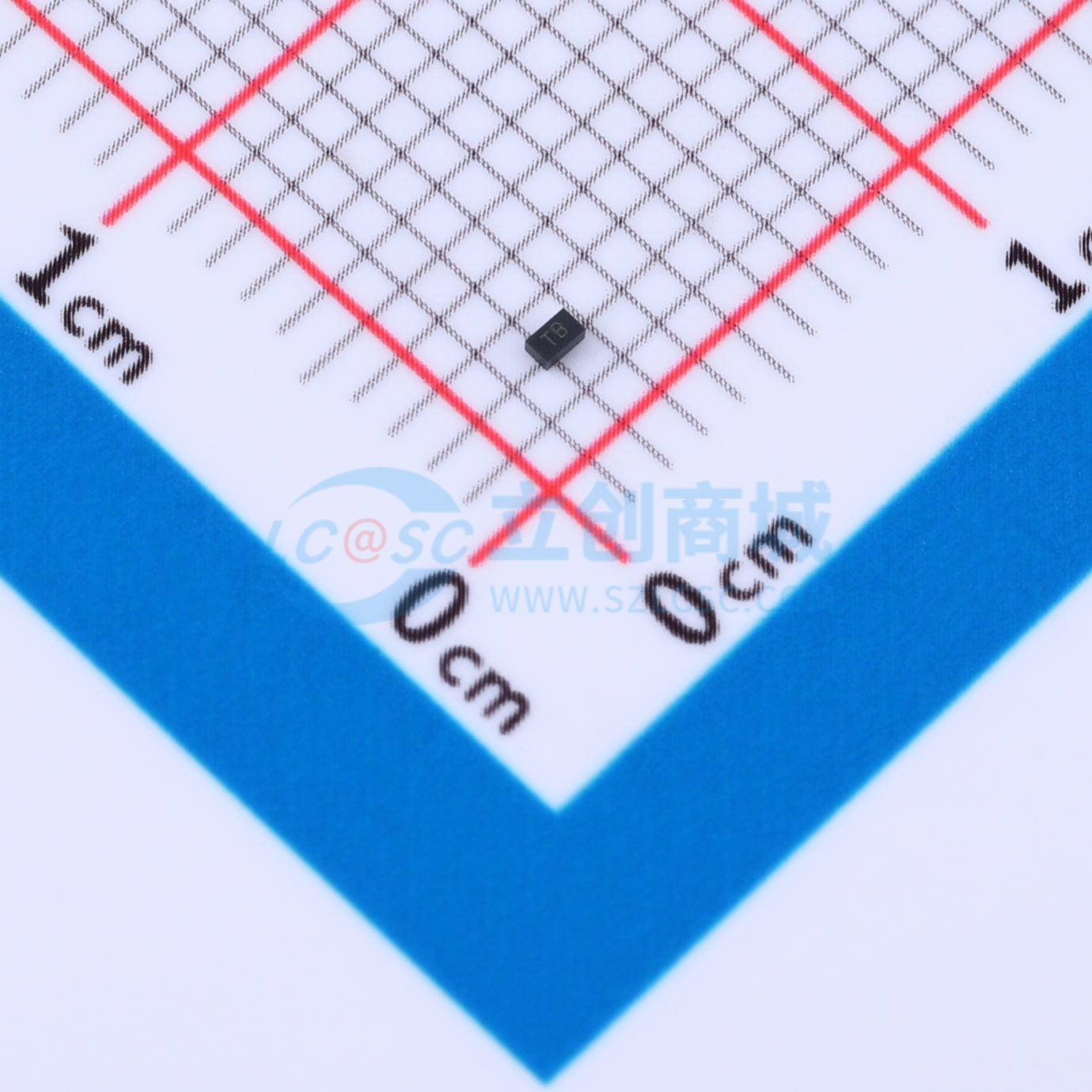

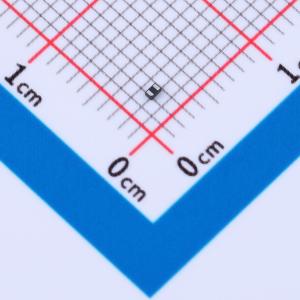

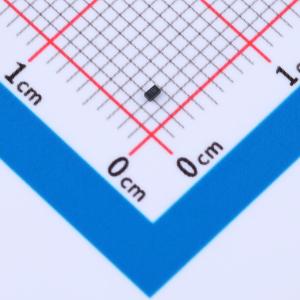

H15VL10BS
双向低电容ESD保护二极管，采用DFN1006-2L表面贴装封装，低漏电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 15V深回扫snap-back超低电容超低钳位DFN1006-2L双向ESD防护器件，IPP_6A、VC_8V、0.6pF、ESD 12KV；普遍应用于消费/工业类电子、个人数码产品和便携式电子产品等电路防护。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H15VL10BS
- 商品编号
- C53238073
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.026087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 15V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 48W@8/20us | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品特性
- 低漏电流
- DFN1006-2L表面贴装封装
- IEC 61000-4-2 (ESD空气放电)：±15kV
- IEC 61000-4-2 (ESD接触放电)：±12kV
- IEC 61000-4-5 (雷击8/20μs脉冲波形)：6A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑与手持设备
- 便携式仪器与数码相机
- 外设、音频播放器与工业设备
