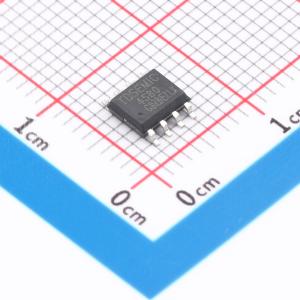

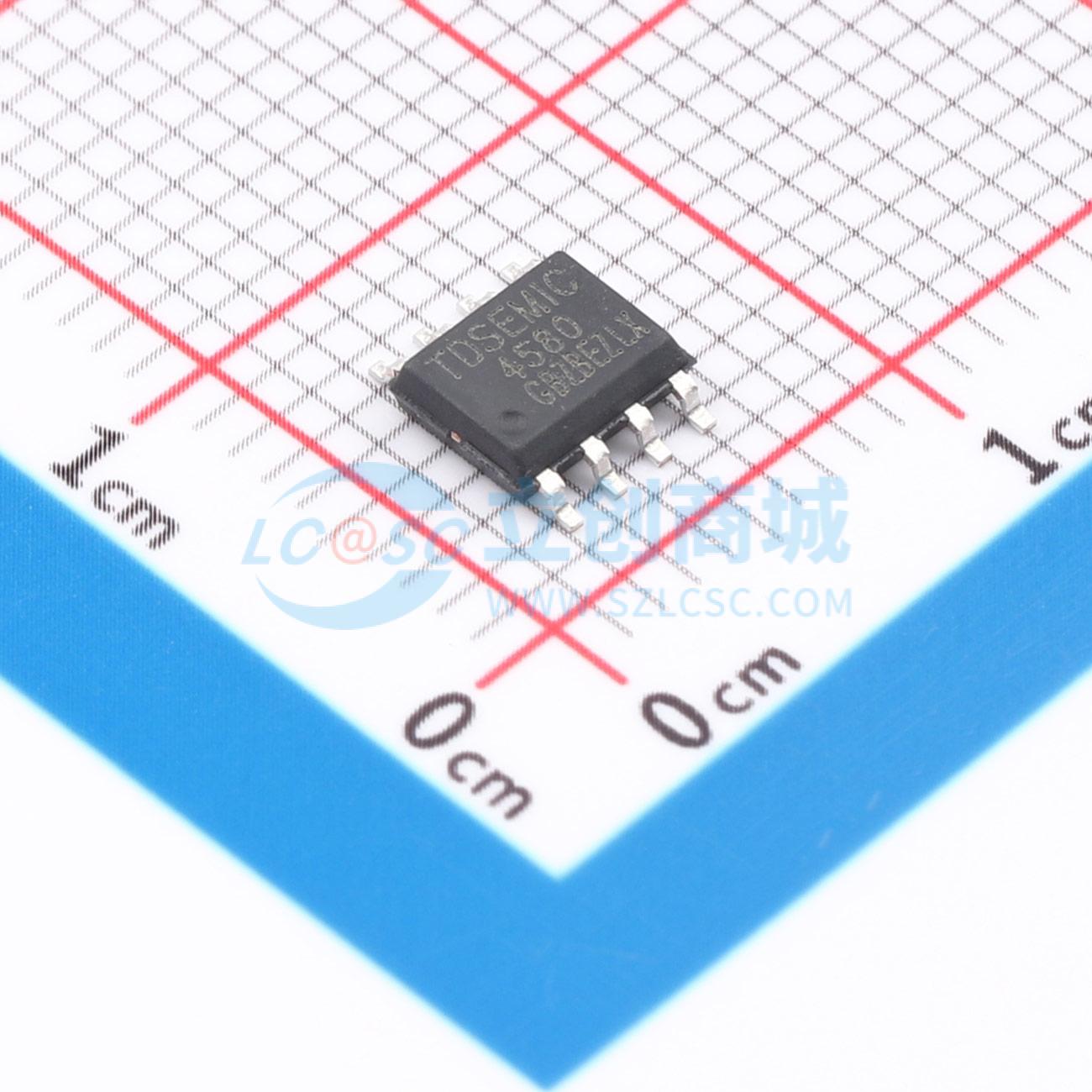

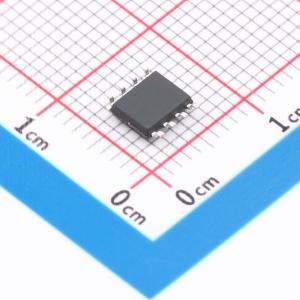

RC4580IDR-TD
音频信号双运算放大器，低噪声、高增益带宽、高输出电流、低失真，适用于音频及工业测量
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款音频放大器芯片，具有较低的输入偏置电流，其良好的音频性能和低失真特性，广泛应用于音频设备、信号处理、传感器接口和其他需要高精度放大功能的电路中，通常用于专业音频设备、便携式音频装置、医疗设备以及工业控制系统的前端信号调理等是你的PCB板中优选组件
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- RC4580IDR-TD
- 商品编号
- C53202419
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200nA | |
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | 120mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - |
商品概述
RC4580IDR-TD 为双运算放大器，专为改善音调控制而设计，尤其适用于音频应用。该器件具备低噪声、高增益带宽、高输出电流和低失真比等特点。它不仅非常适用于音频前置放大器和有源滤波器等声学电子部件，也适用于工业测量仪器以及需要较高输出电流的耳机放大器。该器件提供 SOP8 和 DIP8 封装形式。
商品特性
- 低输入噪声电压
- 低失真度：约 0.0005%
- 内部 ESD 保护
- 转换速率：5 V/μS
- 单位增益带宽积：10MHz
应用领域
- 有源滤波器
- 补偿放大器
- 音频前置放大器
- 耳机放大器
- 低压手持电子仪器
