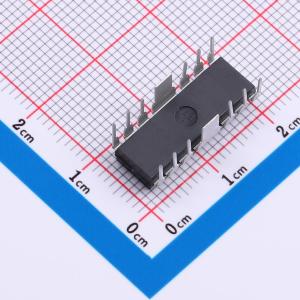

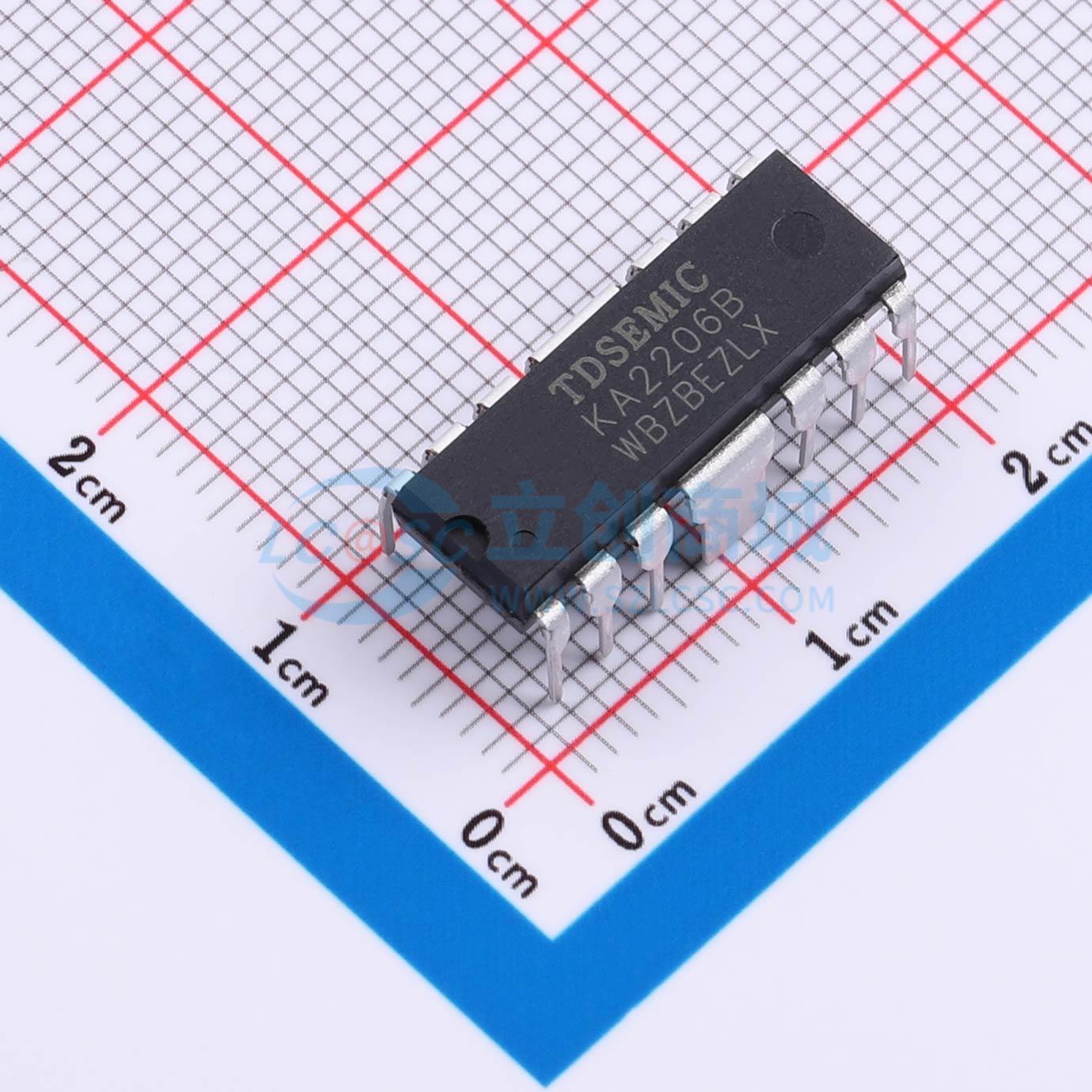

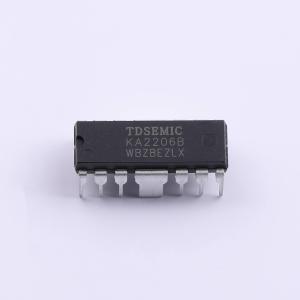

KA2206B-TD
立体声音频功率放大电路，适用于双通道或桥式连接模式，外围元件少，通道分离度高，开机和关机冲击噪声小，具备软限幅功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- KA2206B系列双通道AB类音频功率放大IC，主打便携音响、收录机等场景，常用HDIP12/DIP14封装，支持立体声/BTL两种工作模式，外围元件少、开关噪声低，提供1.5W×2（8Ω）输出功率，适合中低端音频设备
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- KA2206B-TD
- 商品编号
- C53202421
- 商品封装
- HDIP-12
- 包装方式
- 管装
- 商品毛重
- 2.196667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 总谐波失真+噪声(THD+N) | 0.3% | |
| 静态电流(Iq) | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 46dB | |
| 输入通道数 | 2个单端输入 | |
| 功能特性 | 自动静音/免噪音开关 | |
| 工作电压 | 3V~12V |
商品概述
KA2206B-TD是一款专为便携式收录机音频功率放大输出部分设计的双极型线性集成电路，其封装形式为16引脚塑料双列直插式。
商品特性
- 适用于双通道或桥式连接模式
- 所需外围元件数量少
- 可在低至3V的电压下正常工作
- 通道分离度高
- 开机和关机时的冲击噪声小
- 最大电压增益为45dB（可通过外接电阻调节）
- 具备软限幅功能
- 推荐工作电压为6V和9V
