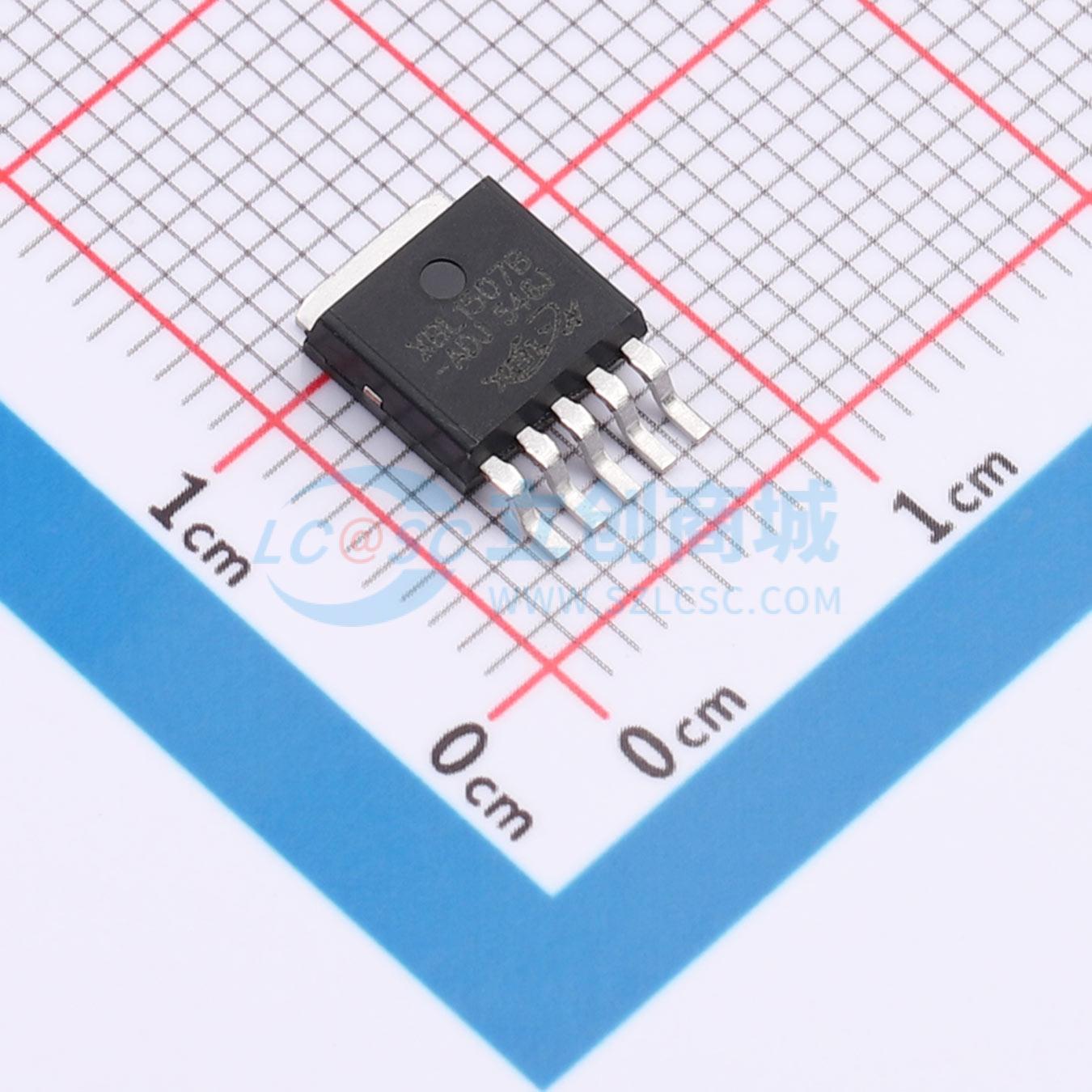

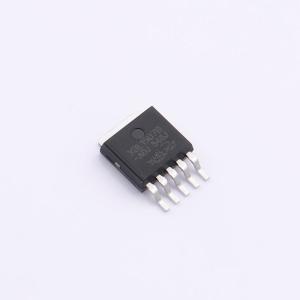

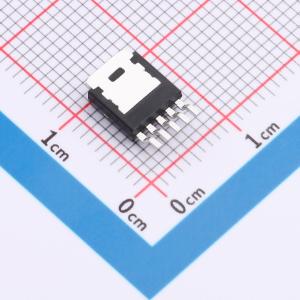

XBL1507B-ADJ
150KHz PWM 降压 DC‑DC 转换器，可调 1.23‑37V，可驱动 3A 负载
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款150 kHz固定频率PWM降压（step-down）DC/DC转换器，可调输出电压1.23V~37V,能够以高效率、低纹波和出色的线路及负载调节性能驱动3A负载。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XBL1507B-ADJ
- 商品编号
- C53202473
- 商品封装
- TO-252-5L
- 包装方式
- 编带
- 商品毛重
- 0.40372克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XBL1507B 是一款 150 KHz 固定频率脉宽调制降压型直流/直流转换器，能够驱动 3A 负载，具有高效率、低纹波以及优异的线路与负载调整率。该稳压器所需外部元件数量极少，易于使用，并集成了内部频率补偿和固定频率振荡器。其脉宽调制控制电路能够将占空比从 0% 线性调整至 100%。内部集成了使能功能和过流保护功能。当触发次级电流限制功能时，工作频率将从 150KHz 降至 50KHz。内置补偿模块，最大限度地减少了外部元件数量。
商品特性
- 4.5V 至 40V 宽输入电压范围
- 提供 3.3V、5V、12V 固定电压及可调版本
- 输出电压可在 1.23V 至 37V 范围内调节
- 最大占空比 100%
- 最小压差 1.0V
- 固定 150KHz 开关频率
- 3A 恒定输出电流能力
- 内部优化的功率晶体管
- 高效率
- 晶体管-晶体管逻辑关断能力
- 优异的线路与负载调整率
- 内置热关断功能
- 内置电流限制功能
- 内置输出短路保护功能
- 提供 TO252-5L 封装
应用领域
- 便携式 DVD
- LCD 显示器 / 电视
- 电池充电器
- ADSL 调制解调器
- 电信 / 网络设备
