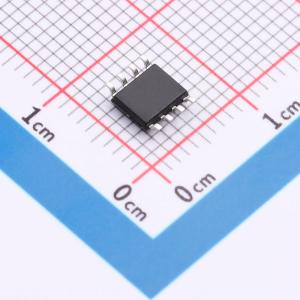

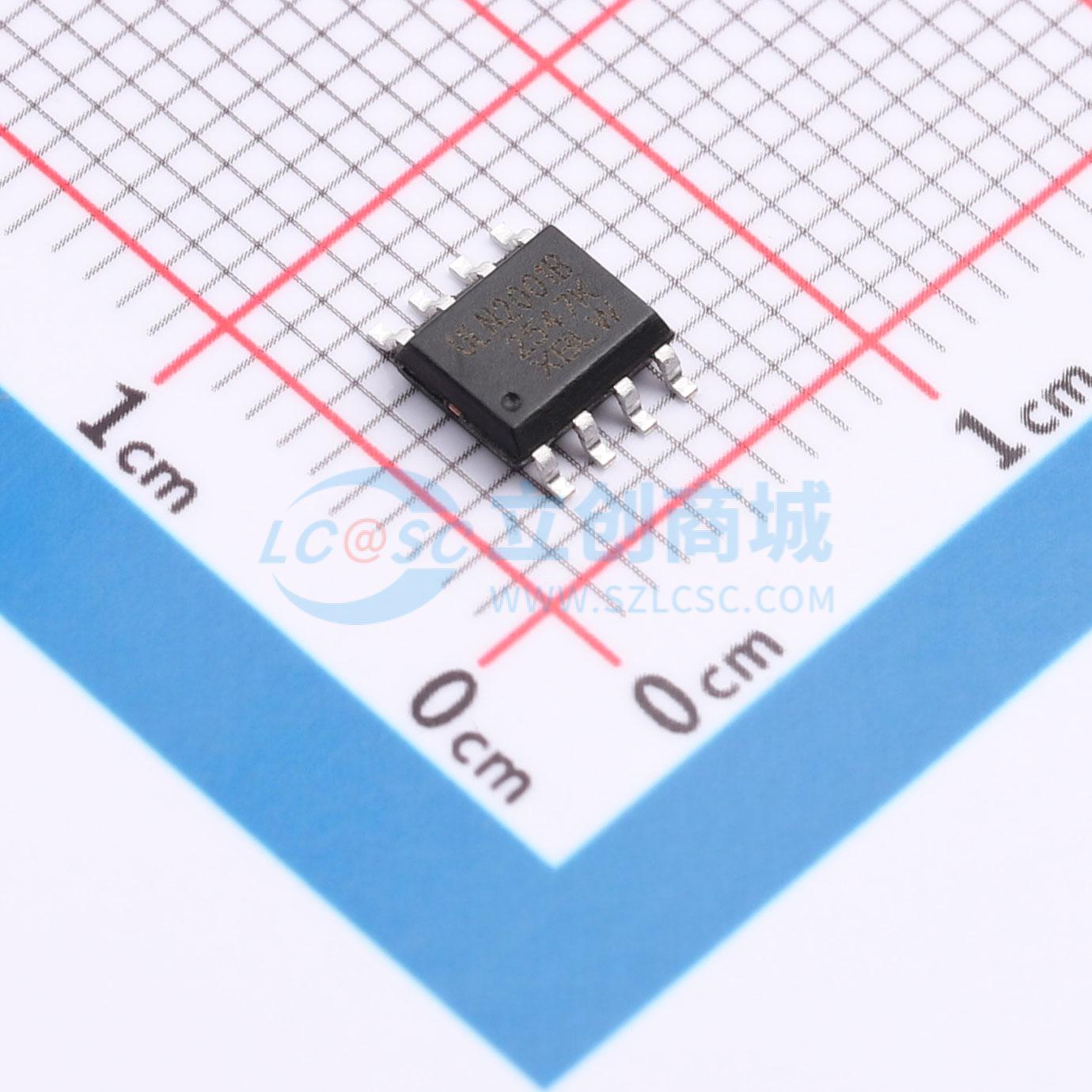

ULN2001BDTR(XBLW)
高压大电流达林顿阵列，含 NPN 达林顿对，内置感性负载钳位二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款高压、大电流达林顿晶体管阵列。每个器件由三个 NPN 达林顿对组成，这些达林顿对具有高压输出，并配备了用于感性负载的共阴极钳位二极管.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- ULN2001BDTR(XBLW)
- 商品编号
- C53202474
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 三路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.7V | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 100uA | |
| 正向压降(Vf) | 1.5V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2001B是一款高压、大电流达林顿晶体管阵列。每个器件包含三个NPN达林顿对，这些达林顿对具有高压输出，并配有用于感性负载的共阴极钳位二极管。它采用SOP-8封装形式。
商品特性
- 耐高压
- 内部过压保护电路（防止感性负载引入的过压损坏）
- 峰值流入电流可达500mA，可驱动白炽灯
- 输入阻抗为2.7kΩ，可与使用5V电压的TTL或CMOS逻辑电路配合使用
应用领域
- 继电器驱动
- 指示灯驱动
- 显示屏驱动
