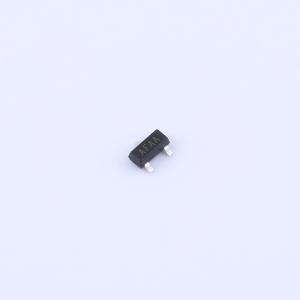

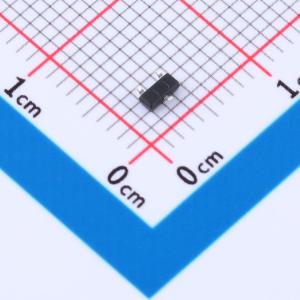

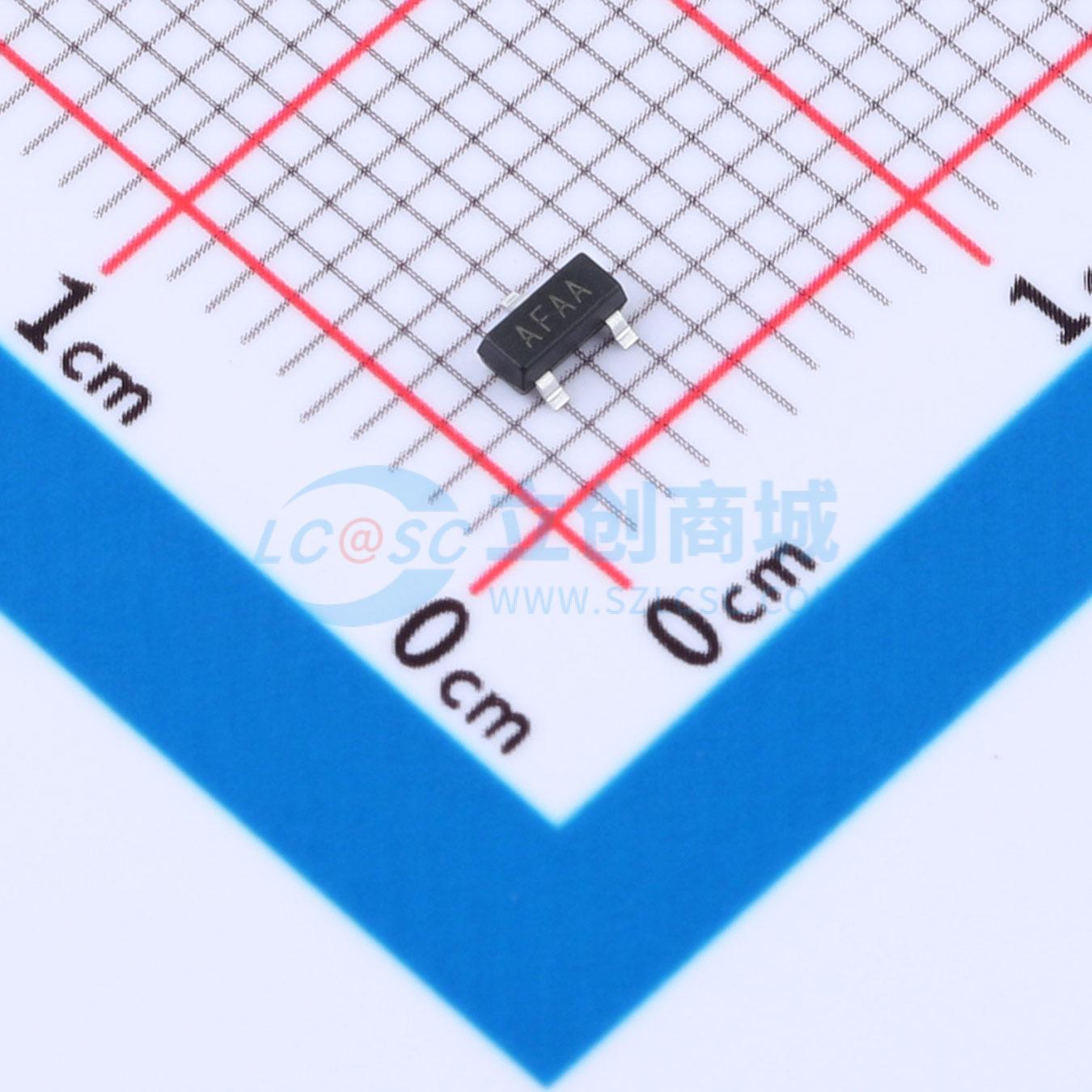

温馨提醒：图片仅供参考，商品以实物为准
TD2805A263XG
高精度低噪音快速响应低压差线性稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于数字系统供电电源电压监控的电压检测芯片，可在工业级标准温度范围内工作。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TD2805A263XG
- 商品编号
- C53202426
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 7V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 280mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 25uA | |
| 噪声 | - | |
| 功能特性 | 使能控制 | |
| 工作温度 | -20℃~+60℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TD2805A263XG是一款采用CMOS工艺制造的高精度、低噪声、快速响应低压差线性稳压器。该器件内置固定参考电压、误差修正电路、限流电路、相位补偿电路以及低内阻MOSFET，实现了高纹波抑制、低输出噪声和快速瞬态响应的性能。它兼容比钽电容体积更小的陶瓷电容，且无需使用0.1μF的旁路电容，有助于节省空间和降低成本。其高精度的输出稳定性和快速瞬态响应能力使其能够有效应对负载电流波动，因此特别适用于手持设备和射频产品。通过控制芯片上的CE引脚可以关断输出，关断后的静态电流典型值仅为0.1μA，从而显著降低了功耗。
商品特性
- 高精度输出电压：±2.5%
- 可选择输出电压范围：1.8V ~ 5.0V
- 极低的静态电流：典型值 = 25μA
- 极低的关断电流：典型值 = 0.1μA
- 输入稳定性好：典型值 = 0.2%/V
- 带载能力强：当Vin = 4.3V且Vout = 3.3V时，Iout = 300mA
- 兼容陶瓷电容
- 封装形式：SOT89-5、SOT23-5
应用领域
- 智能手机/移动电话
- 数码相机/摄像机
- 电池供电设备
- 蓝牙及其他射频产品
- 便携式消费类设备
