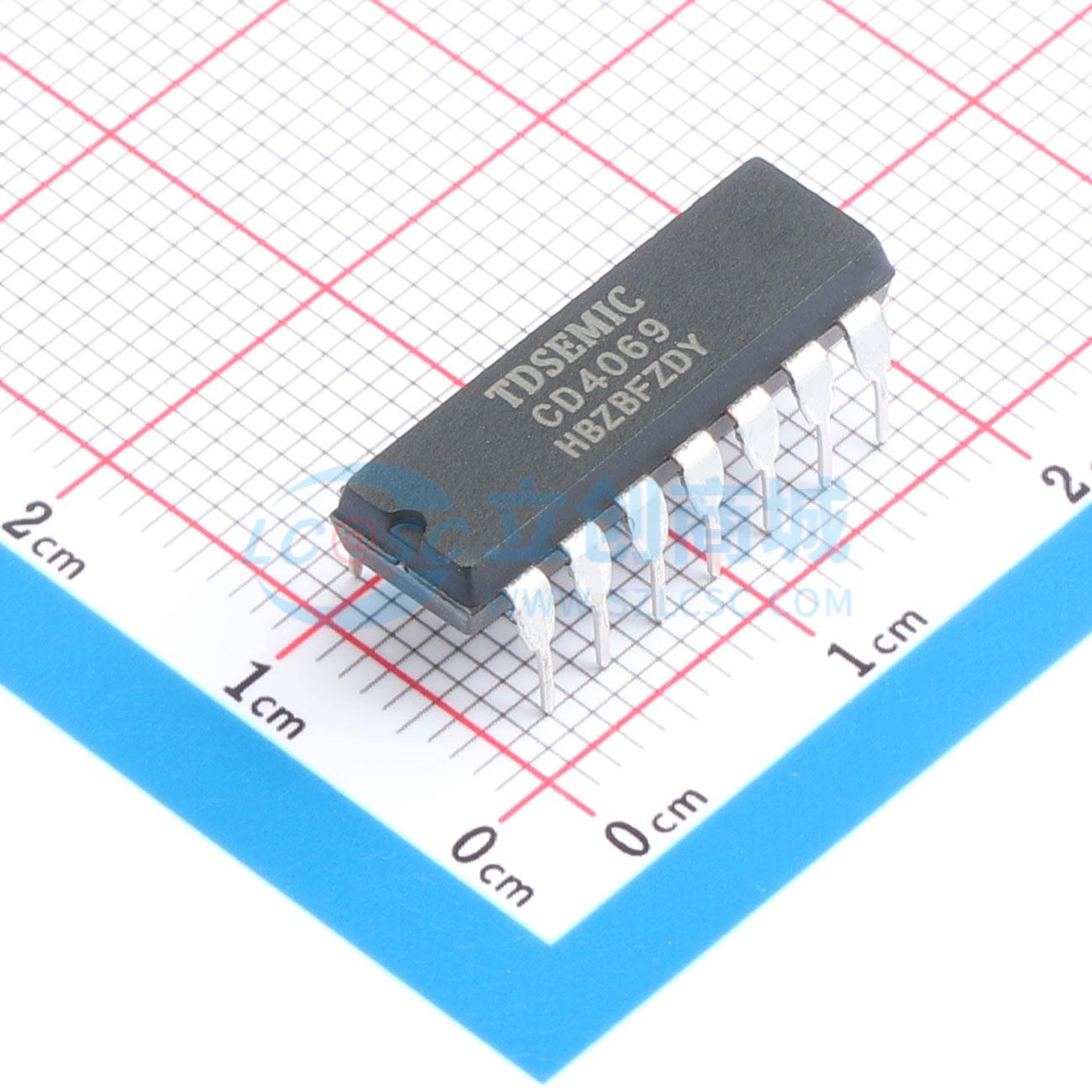

CD4069BE-TD
CD4069BE-TD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4069是一款6路无缓冲反相器，每一路反相器都是相对独立的。其正常工作时Vp接电源，Vss通常接地，Vpp范围为3V~15V。没有使用的输入端必须接电源，地或者其他输入端。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD4069BE-TD
- 商品编号
- C53202411
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.8275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~12V | |
| 静态电流(Iq) | - | |
| 通道数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 4V；8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 2V；1V | |
| 输出高电平(VOH) | 9.95V；4.95V | |
| 输出低电平(VOL) | 50mV；50mV | |
| 传播延迟(tpd) | 20ns@10V,50pF | |
| 系列 | CD4 | |
| 工作温度 | -45℃~+125℃ | |
| 功能特性 | - |
商品概述
CD4069BE-TD是一款常规的六路反相器，每一路反相器均独立运作。其正常工作需将VDD连接至电源，VSS通常接地，电源电压范围为3V~15V。所有未使用的输入端必须连接至电源、地或其他输入端。该器件的工作温度范围较宽，为-40°C ~ 125°C。
商品特性
- 全静态工作
- 提供较宽的电源电压范围：3V~12V
- 标准对称输出特性
- 提供较宽的工作温度范围：-40°C ~ 125°C
- 封装形式：DIP14/SOP14
