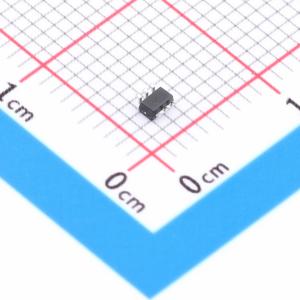

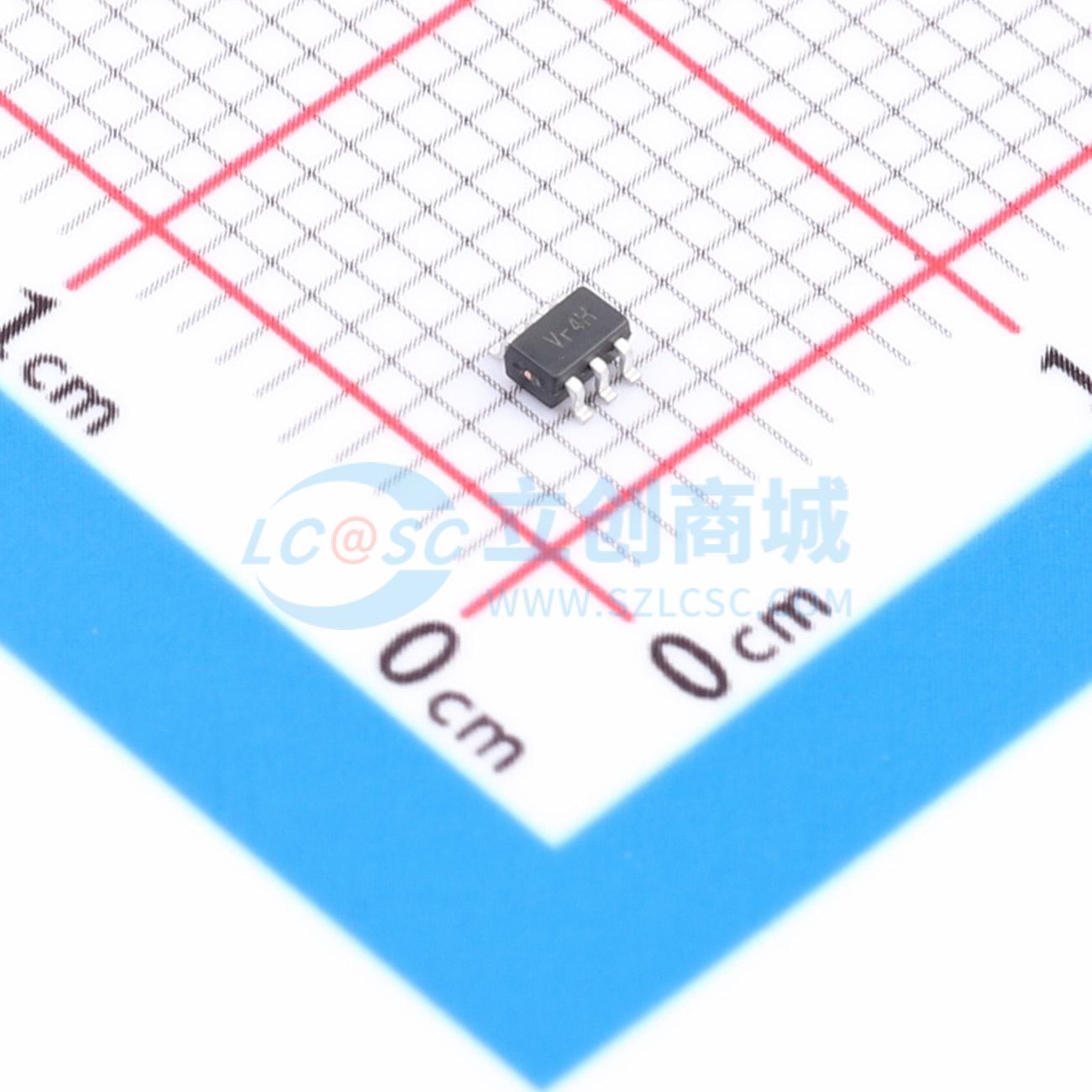

温馨提醒：图片仅供参考，商品以实物为准
74LVC2GU04GW
CMOS双非缓冲反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC2GU04GW
- 商品编号
- C53185101
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.031815克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV | |
| 传播延迟(tpd) | 1.3ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
74LVC2GU04 是一款双非缓冲反相器。其输入可由 3.3 V 或 5 V 器件驱动。此特性使得该器件可用作混合 3.3 V 和 5 V 环境中的电平转换器。
商品特性
- 宽电源电压范围：1.65 V 至 5.5 V
- 输入过压容限达 5.5 V
- 高抗噪性
- ±24 mA 输出驱动能力 (VCC = 3.0 V)
- CMOS 低功耗
- 闩锁性能超过 100 mA
- ESD 保护： HBM ANSI/ESDA/JEDEC JS-001 3B 类超过 8000 V MM JESD22-A115C C 类超过 550 V CDM ANSI/ESDA/JEDEC JS-002 C3 类超过 2000 V
- 多种封装选项
