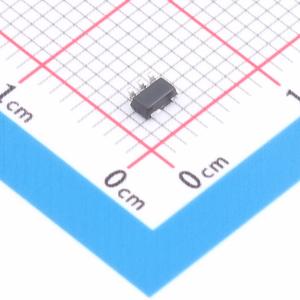

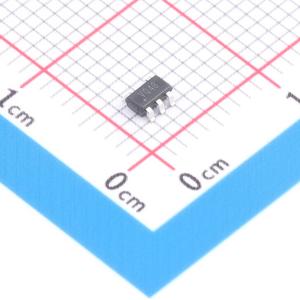

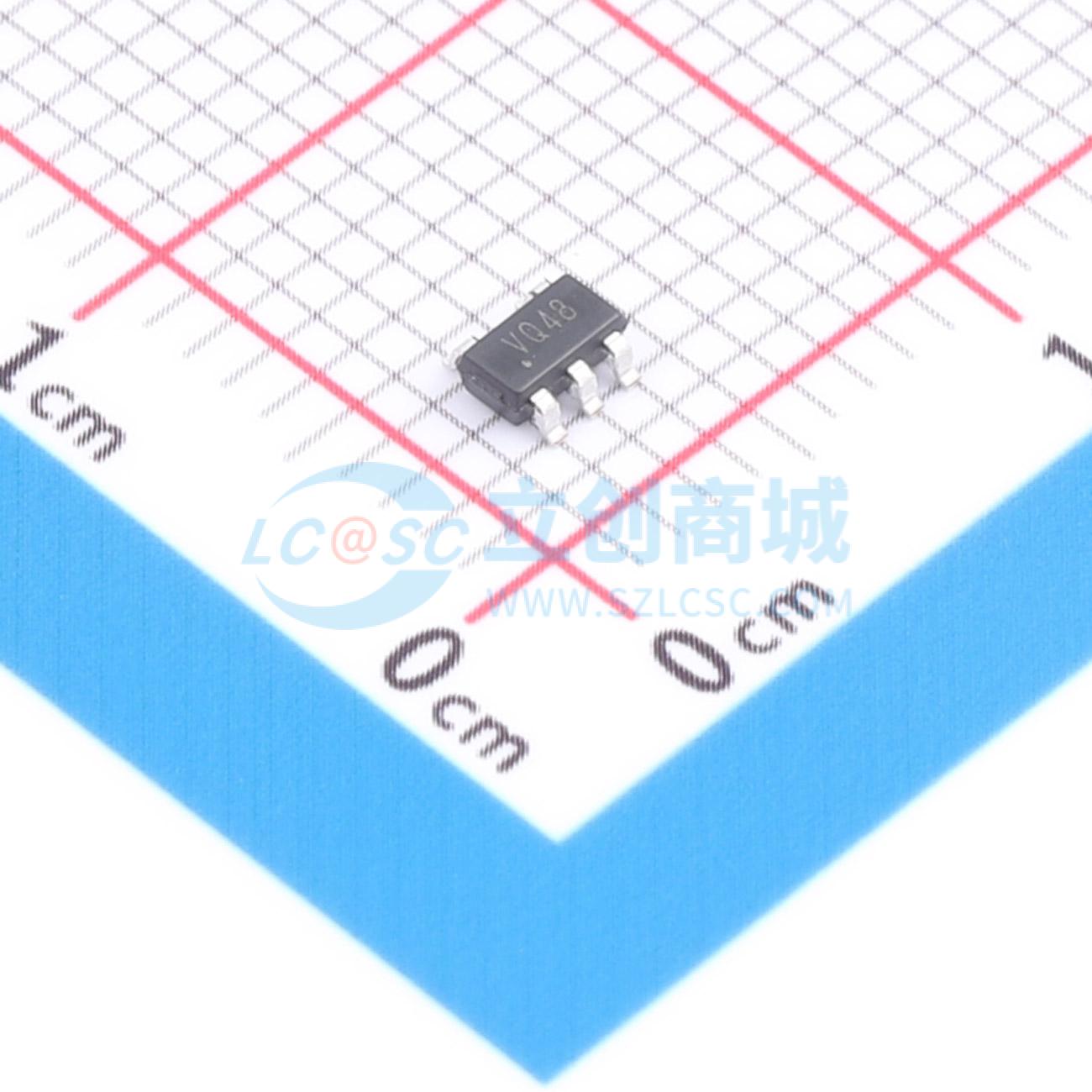

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G126GV
总线缓冲器/线路驱动器；三态
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G126GV
- 商品编号
- C53185139
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043577克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | - | |
| 输入通道数 | - | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~5.5V | |
| 输出偏斜 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
74LVC1G126是一款具有三态输出的单路缓冲器/线路驱动器。其输入可由3.3 V或5 V器件驱动。此特性使得该器件可在混合3.3 V与5 V环境中用作电平转换器。所有输入端均采用施密特触发动作，使电路对较慢的输入上升和下降时间具有耐受性。该器件针对使用IOFF功能的部分断电应用进行了全面规定。IOFF电路会在器件断电时禁用输出，防止因反向电流通过器件而造成潜在损坏。
商品特性
- 宽电源电压范围：1.65 V ~ 5.5 V
- 输入过压耐受至5.5 V
- 高抗噪性
- CMOS低功耗
- IOFF电路提供部分断电模式操作
- ±24 mA输出驱动能力 (VCC = 3.0 V)
- 闩锁性能超过100 mA
- 可直接与TTL电平接口
- 符合JEDEC标准：JESD8-7 (1.65 V ~ 1.95 V)、JESD8-5 (2.3 V ~ 2.7 V)、JESD8C (2.7 V ~ 3.6 V)、JESD36 (4.5 V ~ 5.5 V)
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000 V、MM JESD22-A115C Class C超过550 V、CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
