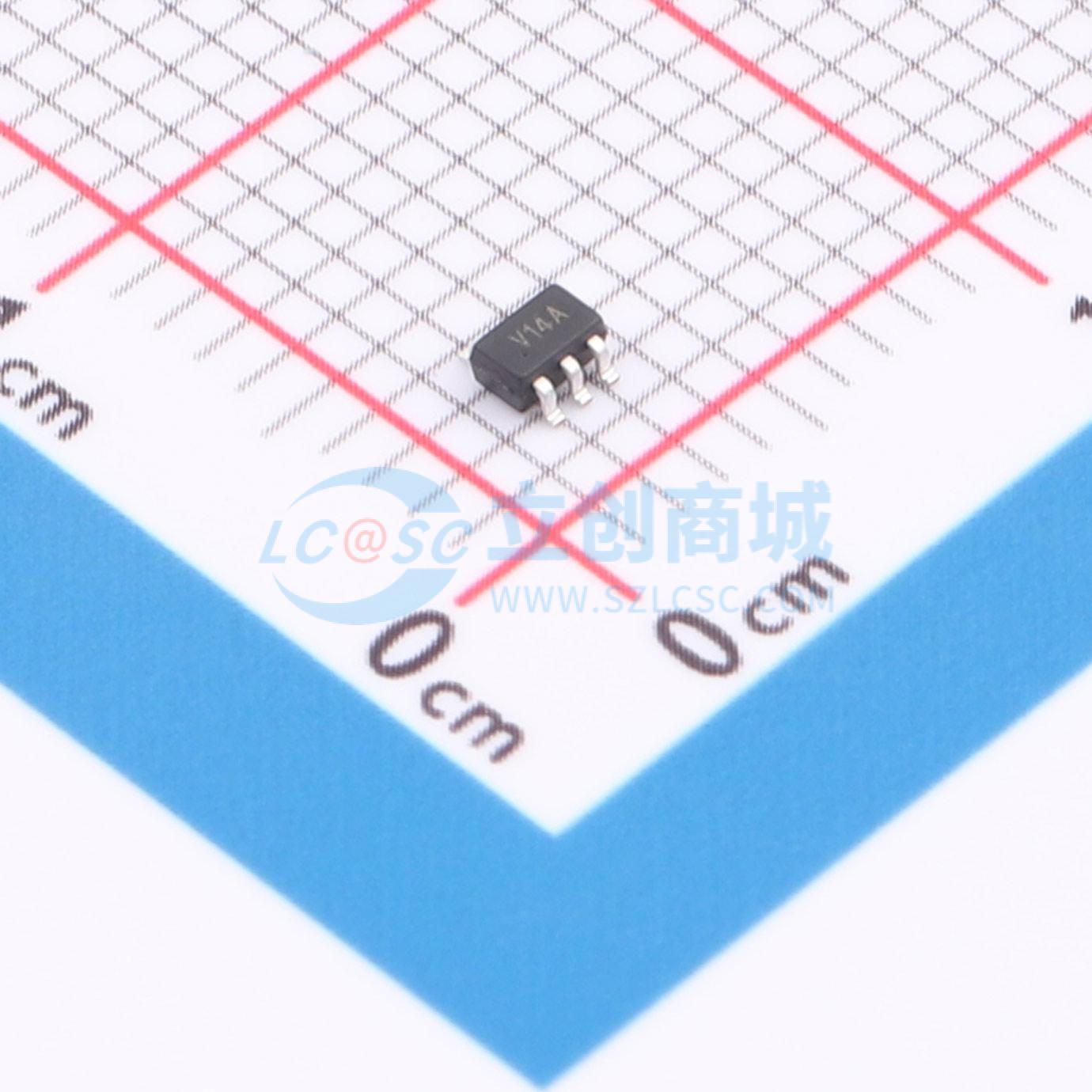

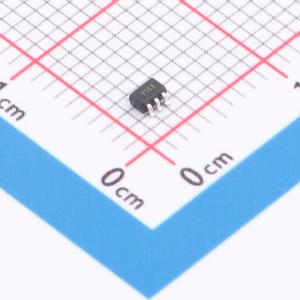

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G00GW
单路2输入NAND门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G00GW
- 商品编号
- C53185134
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.032261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V；1.9V；2.3V；1.2V；2.2V | |
| 输出低电平(VOL) | 600mV；800mV；450mV；700mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.8ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74LVC1G00是一款单路2输入与非门。其输入端可由3.3V或5V器件驱动，此特性允许该器件在混合3.3V和5V环境中用作电平转换器。所有输入端均采用施密特触发器动作，使电路对较慢的输入上升和下降时间具有耐受性。该器件完全适用于使用IOFF的部分掉电应用。IOFF电路会禁用输出，防止器件掉电时产生潜在破坏性的回流电流。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 输入过压耐受至5.5V
- 高抗噪性
- CMOS低功耗
- IOFF电路支持部分掉电模式操作
- ±24mA输出驱动能力（VCC = 3.0V）
- 闩锁性能超过100mA
- 可直接与TTL电平接口
- 符合JEDEC标准：JESD8-7（1.65V至1.95V）、JESD8-5（2.3V至2.7V）、JESD8C（2.7V至3.6V）、JESD36（4.5V至5.5V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000V、MM JESD22-A115C Class C超过550V、CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000V
- 多种封装选项
