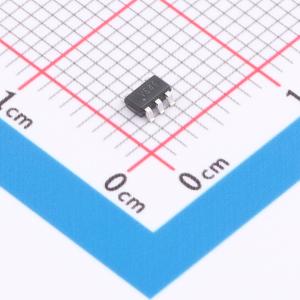

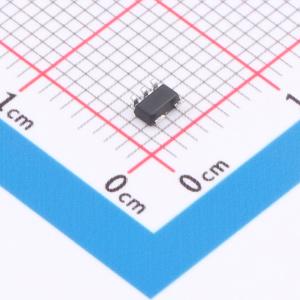

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G08GV
单路2输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G08GV
- 商品编号
- C53185136
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 100nA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V；1.9V；2.3V；1.2V；2.2V | |
| 输出低电平(VOL) | 600mV；800mV；450mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.6ns@5.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74LVC1G08 是一款单路 2 输入与门。其输入可由 3.3 V 或 5 V 器件驱动。此特性使得该器件可用作混合 3.3 V 与 5 V 应用中的电平转换器。所有输入端的施密特触发器作用使电路能够容忍较慢的输入上升和下降时间。该器件完全支持使用 IOFF 的局部掉电应用。IOFF 电路会禁用输出，防止器件掉电时产生有害的回流电流。
商品特性
- 宽电源电压范围：1.65 V 至 5.5 V
- 高抗噪性
- ±24 mA 输出驱动能力 (VCC = 3.0 V)
- CMOS 低功耗
- 可直接与 TTL 电平接口
- 过压容限输入至 5.5 V
- IOFF 电路支持局部掉电模式操作
- 闩锁性能超过 100 mA 每 JEDEC 78 标准
- 符合 JEDEC 标准：JESD8-7 (1.65 V 至 1.95 V)、JESD8-5 (2.3 V 至 2.7 V)、JESD8C (2.7 V 至 3.6 V)、JESD36 (4.5 V 至 5.5 V)
- ESD 保护：HBM ANSI/ESDA/JEDEC JS-001 3B 类超过 8000 V、MM JESD22-A115C C 类超过 550 V、CDM ANSI/ESDA/JEDEC JS-002 C3 类超过 2000 V
- 多种封装选项
