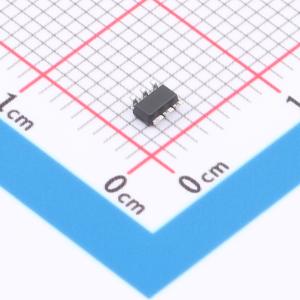

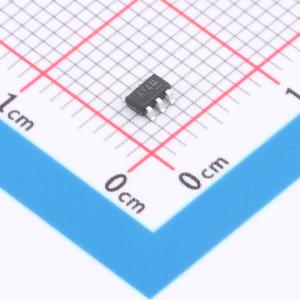

温馨提醒：图片仅供参考，商品以实物为准
74HC2G04GV
双反相器，具有过压容忍输入，适用于混合电压环境中的电平转换。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC2G04GV
- 商品编号
- C53185135
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.040779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.1V；1.5V；3.85V | |
| 输入低电平(VIL) | 1.65V；500mV；900mV | |
| 输出高电平(VOH) | 4.4V；1.9V；2.9V | |
| 输出低电平(VOL) | 100mV；440mV；440mV；100mV；100mV | |
| 传播延迟(tpd) | 3.1ns@5V,15pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ |
商品概述
74HC2G04与74HCT2G04是一款双反相器，其输入具有过压容限特性，允许在混合电压环境中将这些器件用作电平转换器。
商品特性
- 宽电源电压范围：2.0 V 至 5.5 V
- 输入过压容限至 5.5 V
- 高噪声抗扰度
- CMOS低功耗
- 闩锁性能超过 200 mA
- 对称的输出阻抗
- 平衡的传播延迟
- 输入电平：74HC2G04为CMOS电平；74HCT2G04为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 3A类超过 7000 V；CDM ANSI/ESDA/JEDEC JS-002 C3类超过 2000 V
- 多种封装选项
