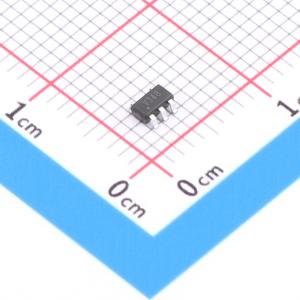

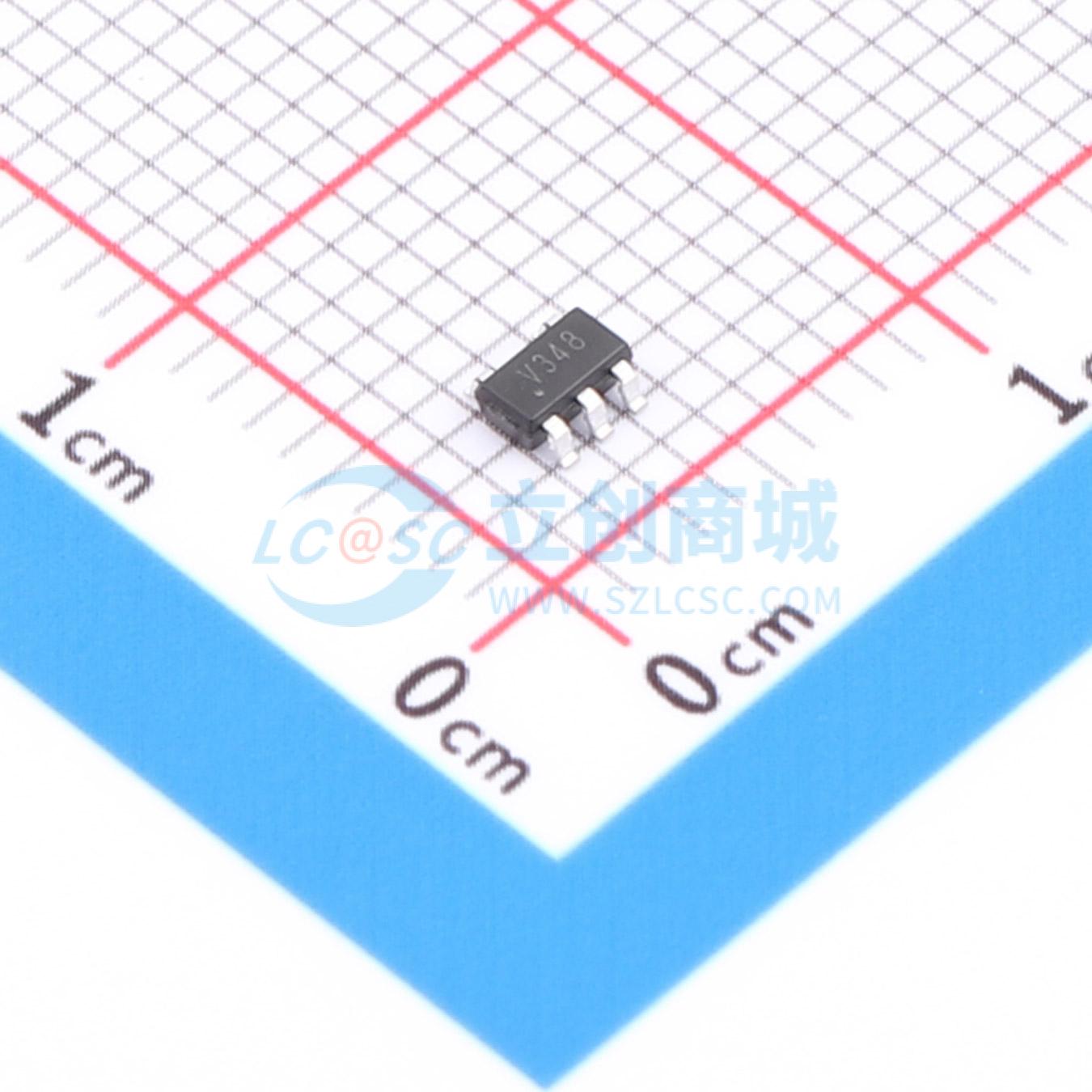

74LVC1G04GV
单反相器，具有宽电源电压范围、过压容忍输入、高噪声 immunity、低功耗、部分断电模式、强输出驱动、TTL兼容、符合JEDEC标准、ESD保护、多种封装选项
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G04GV
- 商品编号
- C53185133
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.068376克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV；700mV；800mV；600mV | |
| 传播延迟(tpd) | 2ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
74LVC1G04 是一款单反相器。其输入可由 3.3 V 或 5 V 器件驱动。此特性允许该器件在混合 3.3 V 和 5 V 环境中用作电平转换器。所有输入端的施密特触发器作用使电路对较慢的输入上升和下降时间具有容忍性。该器件完全适用于使用 IOFF 的部分掉电应用。IOFF 电路会禁用输出，防止在器件掉电时产生有害的回流电流。
商品特性
- 宽电源电压范围：1.65 V ~ 5.5 V
- 过压容限输入至 5.5 V
- 高抗噪性
- CMOS 低功耗
- IOFF 电路提供部分掉电模式操作
- ±24 mA 输出驱动能力 (VCC = 3.0 V)
- 闩锁性能超过 100 mA
- 可直接与 TTL 电平接口
- 符合 JEDEC 标准：JESD8-7 (1.65 V ~ 1.95 V)、JESD8-5 (2.3 V ~ 2.7 V)、JESD8C (2.7 V ~ 3.6 V)、JESD36 (4.5 V ~ 5.5 V)
- ESD 保护：HBM ANSI/ESDA/JEDEC JS-001 3B 类超过 8000 V；MM JESD22-A115C C 类超过 550 V；CDM ANSI/ESDA/JEDEC JS-002 C3 类超过 2000 V
- 多种封装选项
