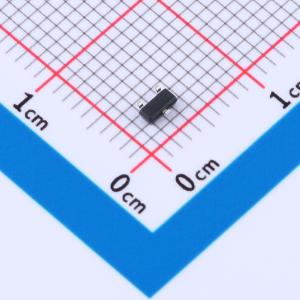

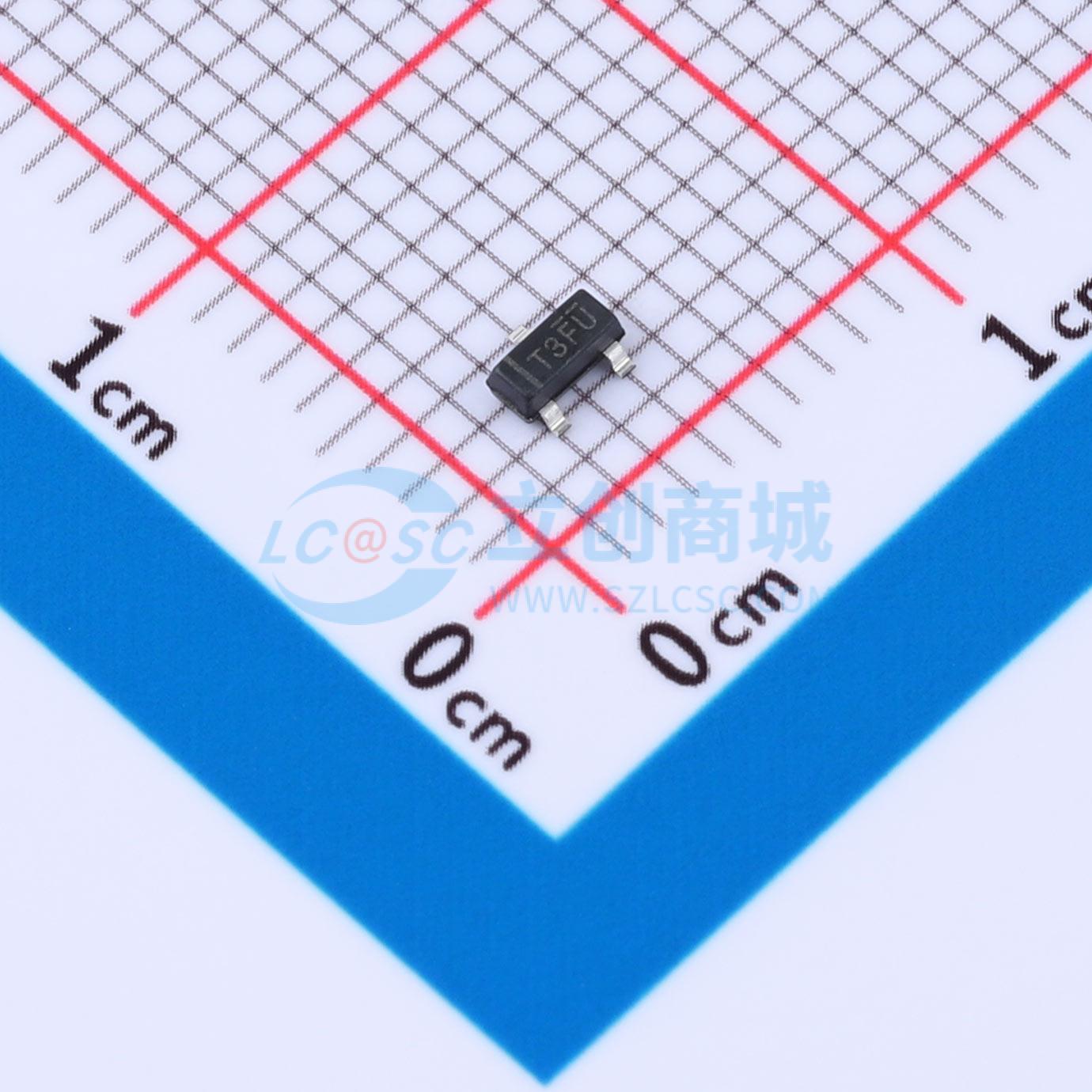

TL431BIDBZR-JSM
可调精密并联稳压器，具有热稳定性、低温度系数和低输出阻抗，适用于开关电源、充电器等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型：可调 工作电压：2.5V~36V 输出电压：2.495V~36V 输出电流：100mA 精度：±0.5%
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TL431BIDBZR-JSM
- 商品编号
- C53113850
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | 20ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TL431系列集成电路是三端可调分流稳压器，在整个工作范围内保证热稳定性。该系列器件具有尖锐的开启特性、低温漂和低输出阻抗，使其成为开关电源、充电器及其他可调稳压器等应用中齐纳二极管的理想替代品。这些器件的输出电压可设置为Vref（2.5V）至最大阴极电压（36V）之间的任意值。TL431精密基准源提供两种电压容差：0.5%和1.0%。该系列集成电路采用SOT-23封装。
商品特性
- 可编程精密输出电压范围：2.5V至36V
- 容性负载下高稳定性
- 低温漂：典型值4.5mV
- 低等效全范围温度系数：典型值20PPM/°C
- 低动态输出电阻：典型值0.15Ω
- 灌电流能力：1mA至100mA
- 低输出噪声
- 宽工作温度范围：-40°C至85°C
应用领域
- 充电器
- 电压适配器
- 开关电源
- 显卡
- 精密电压基准
