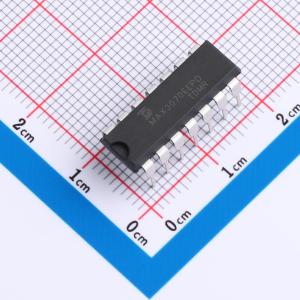

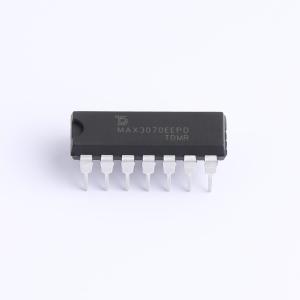

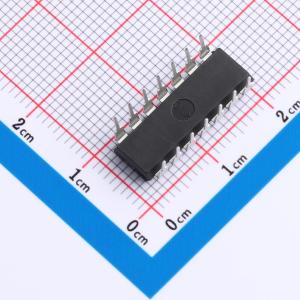

MAX3070EEPD-TUDI

带ESD保护、故障安全、热插拔功能的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3070EEPD-TUDI
商品编号: C53086398
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.5315克(g)

商品参数

商品概述

MAX3070E 是一款单驱动器和接收器 RS - 485/RS - 422 收发器，具有 3.3V 供电和 ±15kV ESD 保护。这些器件集成了保护电路，以确保当接收器输入开路或接地时，接收器输出为逻辑高电平。如果终端总线上的所有驱动器都被禁用（高阻抗），接收器输出逻辑高电平。这些器件集成了即插即用功能，以消除上电热插拔期间总线上的杂散转换。MAX3070E 具有较低上升时间的驱动器，数据速率高达 250kbps。MAX3070E 的接收器输入阻抗为 1/8 单位负载，允许总线上最多有 256 个驱动器。

商品特性

强大的性能保护
I/O 引脚具有 ±15kV 人体模型 ESD 保护
真正的故障安全接收器保持与 EIA/TIA - 485 兼容
提高数据传输的数据速率
DE 和 RE 热插拔输入结构
灵活的设计特性
总线上允许有 256 个收发器
提供行业标准的 SO 和 DIP 封装
关机时具有低电流模式以节省功耗

应用领域

照明系统
工业控制
电信
安全系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	-
	通讯模式	-
	功能特性	热插拔保护；Tx/Rx启用；使能关断；低功耗模式
