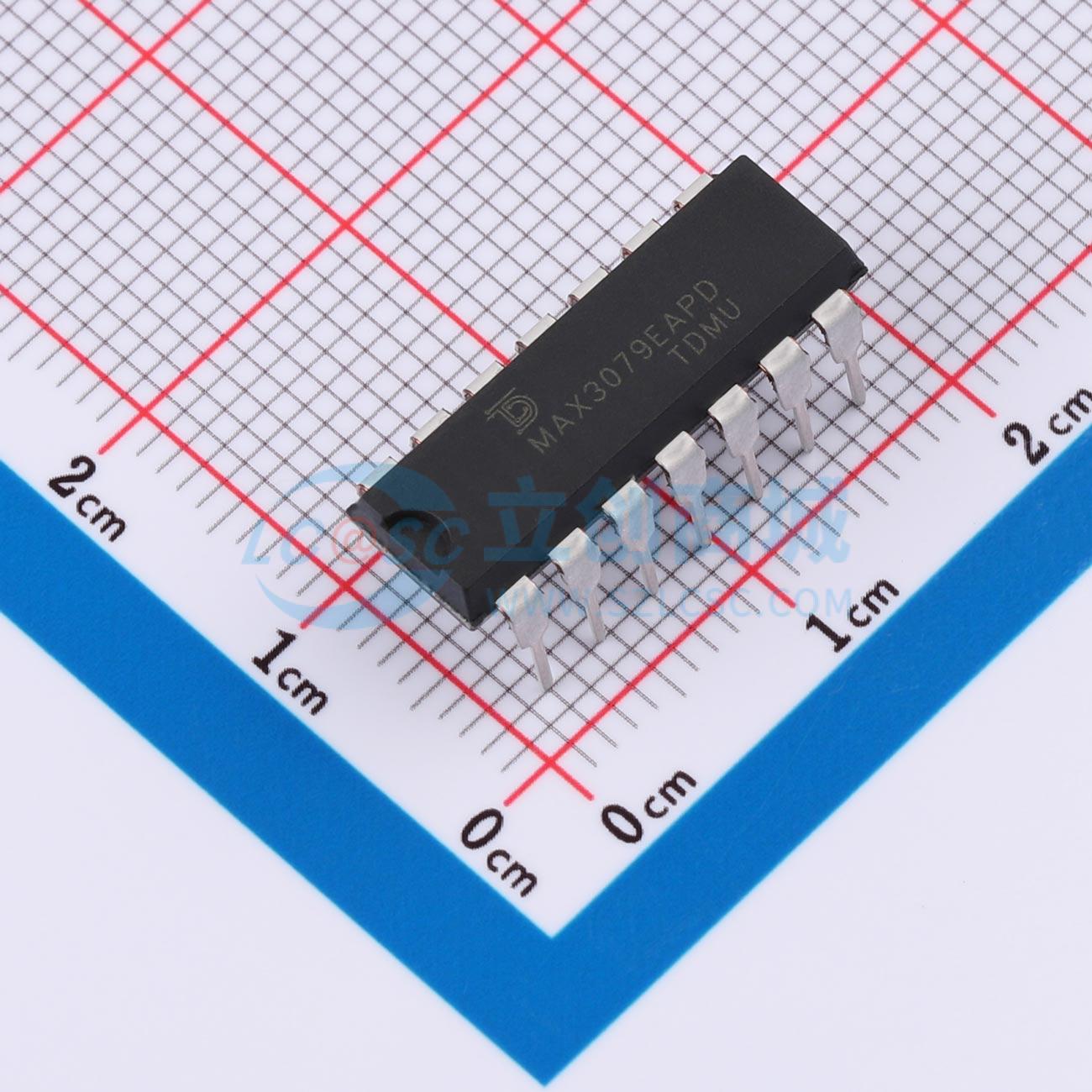

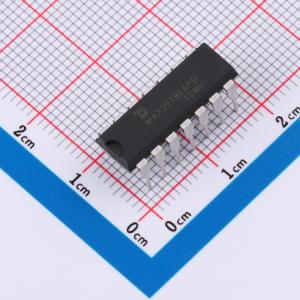

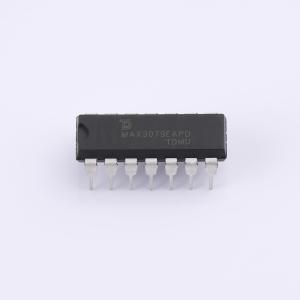

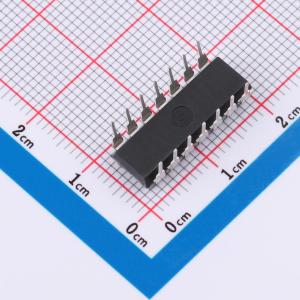

MAX3079EAPD-TUDI

±15kV ESD保护、故障安全、热插拔RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3079EAPD-TUDI
商品编号: C53086403
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.5365克(g)

商品参数

商品概述

MAX3079E是一款RS - 485/RS - 422收发器，具备一个驱动器和一个接收器。它包含保护电路，当接收器输入开路或接地短路时，能确保接收器输出为逻辑高电平。若终端总线上的所有驱动器均被禁用（高阻抗），接收器输出为逻辑高电平。这些器件具备即插即用功能，可消除上电或热插拔期间总线上的杂散转换。MAX3079E的上升时间可通过引脚选择为250kbps、50kbps和15Mbps。

MAX3079E可选择半双工或全双工操作。它还可通过独立引脚分别对接收器和发射器的输出相位进行独立编程。MAX3079E的接收器输入阻抗为1/8单位负载，允许总线上最多有256个驱动器。

商品特性

强大的性能保护
I/O引脚上具备±15kV人体模型ESD保护
真正的故障安全接收器，保持与EIATIA485兼容
提高数据传输的数据速率
DE和RE热插拔输入结构
灵活的设计特性
可通过引脚选择全/半双工操作
相位控制可纠正绕线反转
总线上允许有256个收发器
提供行业标准的SO和DIP封装
关机时具备低电流模式以节省功耗

应用领域

照明系统
工业控制
电信
安全系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	15Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	220uA
	通讯模式	全双工；半双工
	功能特性	热插拔保护；Tx/Rx启用；使能关断；低功耗模式
