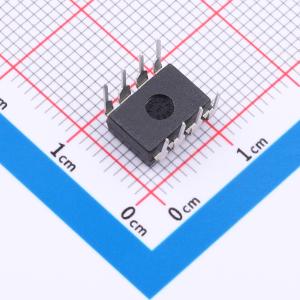

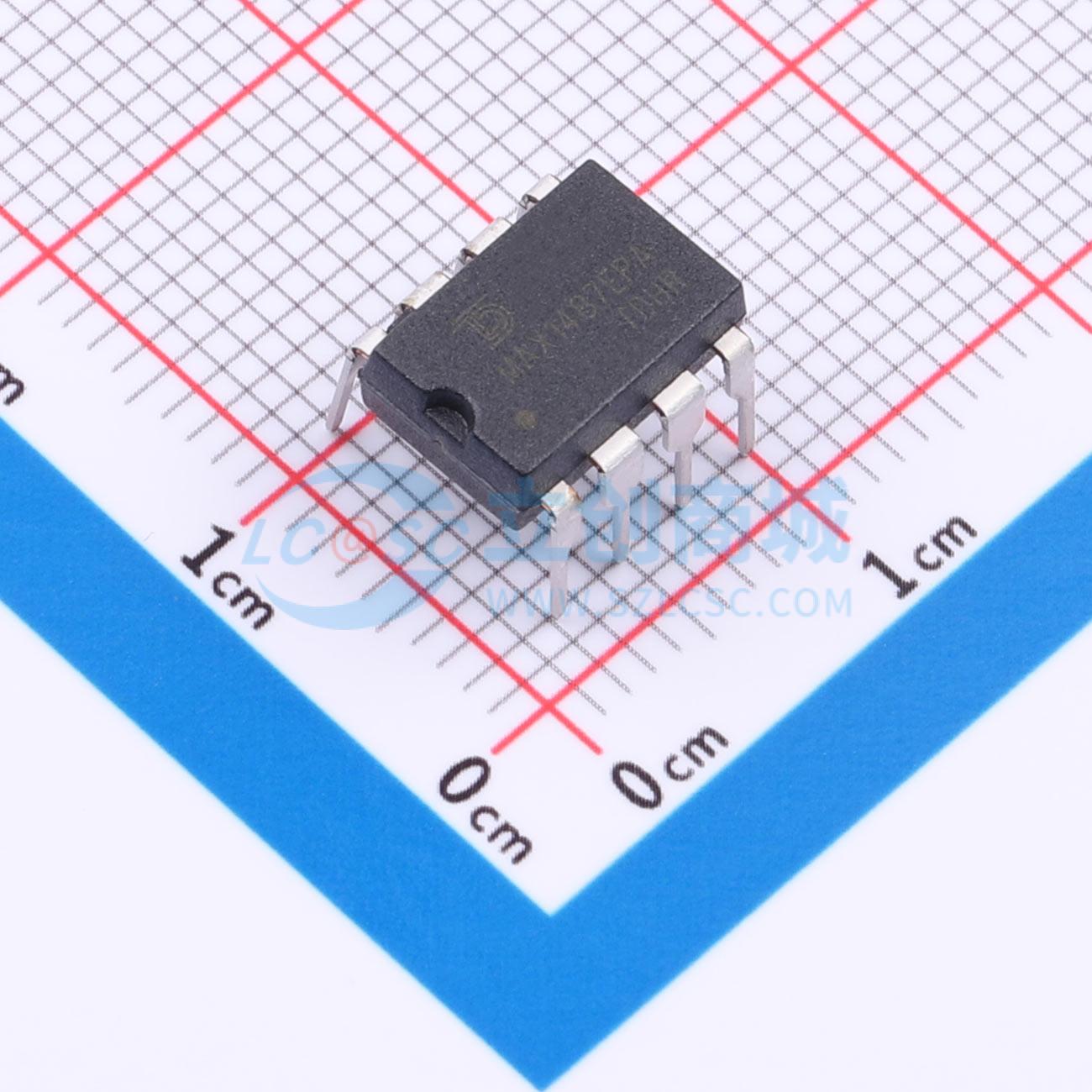

MAX1487EPA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗收发器用于RS-485和RS422通信，每个部件包含一个驱动器和一个接收器。部分型号具有降低的压摆率驱动器，可最大程度减少EMI并减少因电缆端接不当引起的反射，允许高达250kbps的无差错数据传输；部分型号驱动器压摆率不受限制，可传输高达2.5Mbps。这些收发器在空载或驱动器禁用且满载时，电源电流在120μA至500μA之间，部分型号具有低电流关断模式，仅消耗0.1μA。所有部件均由单个5V电源供电
品牌名称: Tudi(钍地半导体)
商品型号: MAX1487EPA-TUDI
商品编号: C53086396
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.905克(g)

商品参数

	属性	参数值
	节点数	32
	静电保护	-
	工作温度	-40℃~+85℃
	静态电流	200uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式

商品概述

MAX1487是一款用于RS - 485通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX1487驱动器的压摆率不受限制，允许它们以高达2.5Mbps的速率传输。当驱动器禁用且处于空闲或满载状态时，这些收发器的电源电流在20μA至500μA之间。所有器件均由单一的5V电源供电。驱动器具有短路电流限制功能，并受热关断电路保护，该电路会使驱动器输出进入高阻抗状态，以防止过度功耗。接收器输入具有故障保护功能，若输入开路，可保证输出为逻辑高电平。MAX1487的接收器输入阻抗为四分之一个单位负载，允许最多128个收发器连接到总线上。MAX1487专为半双工应用而设计。

商品特性

热关断保护
低电流关断模式
真正的故障保护接收器
出色的抗噪能力
在电气噪声环境中可达2.5Mbps
DE和/RE上的热插拔输入结构
5V电源，半双工
总线上最多允许32个收发器
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	2.5Mbps
