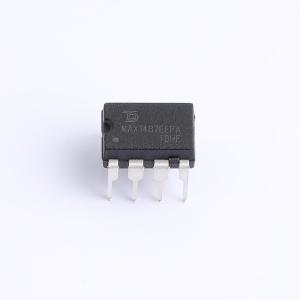

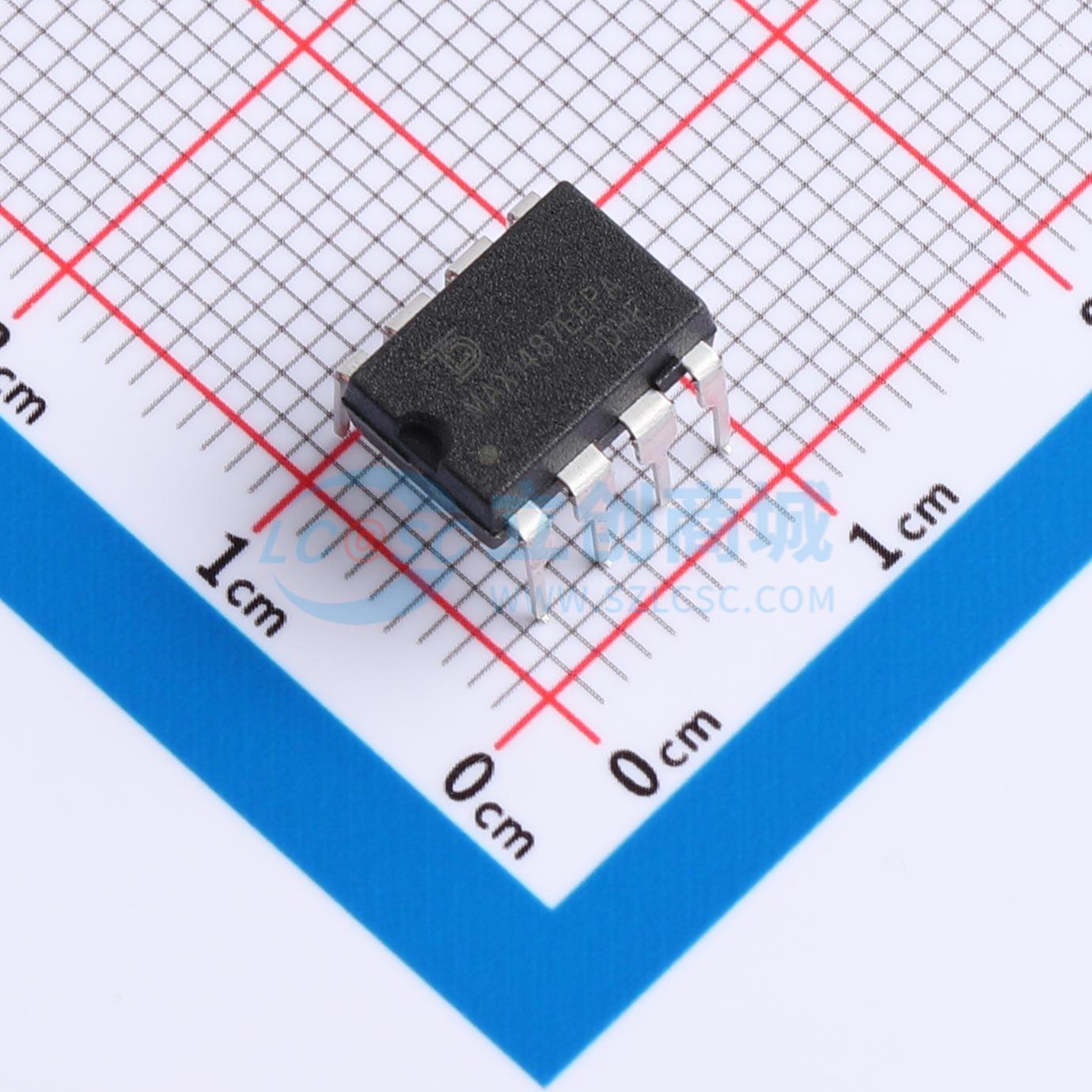

MAX1487EEPA-TUDI

低功耗、压摆率受限的RS485/RS422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX1487EEPA-TUDI
商品编号: C53086395
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.899克(g)

商品参数

商品概述

MAX1487E 是一款适用于恶劣环境的低功耗 RS - 485/RS - 422 收发器。每个驱动器输出和接收器输入都能承受 ±15kV 静电放电（ESD）保护，且不会发生闩锁。这些器件包含一个驱动器和一个接收器。MAX1487E 的驱动器上升时间不受限制，允许传输速率高达 2.5Mbps。当驱动器禁用且线路满载时，这些收发器仅消耗 120µA 的电源电流。所有器件均由单一 5V 电源供电。短路电流受到限制，并提供关断电路，使输出进入高阻抗状态，以防止过度功耗。接收器输入具有故障保护功能，确保在开路时输出为逻辑高电平。MAX1487E 具有四分之一单位负载接收器输入阻抗，允许总线上最多连接 128 个收发器。MAX1487E 专为半双工应用而设计。

商品特性

热关断保护
低电流关断模式
真正的故障保护接收器
出色的抗噪能力
在电气噪声环境中可达 2.5Mbps
DE 和/RE 上的热插拔输入结构
5V 电源，半双工
总线上最多允许 32 个收发器
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	2.5Mbps

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	-
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
