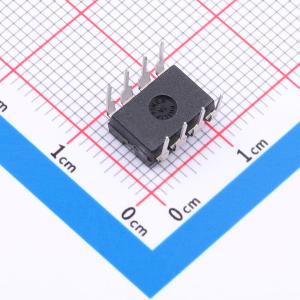

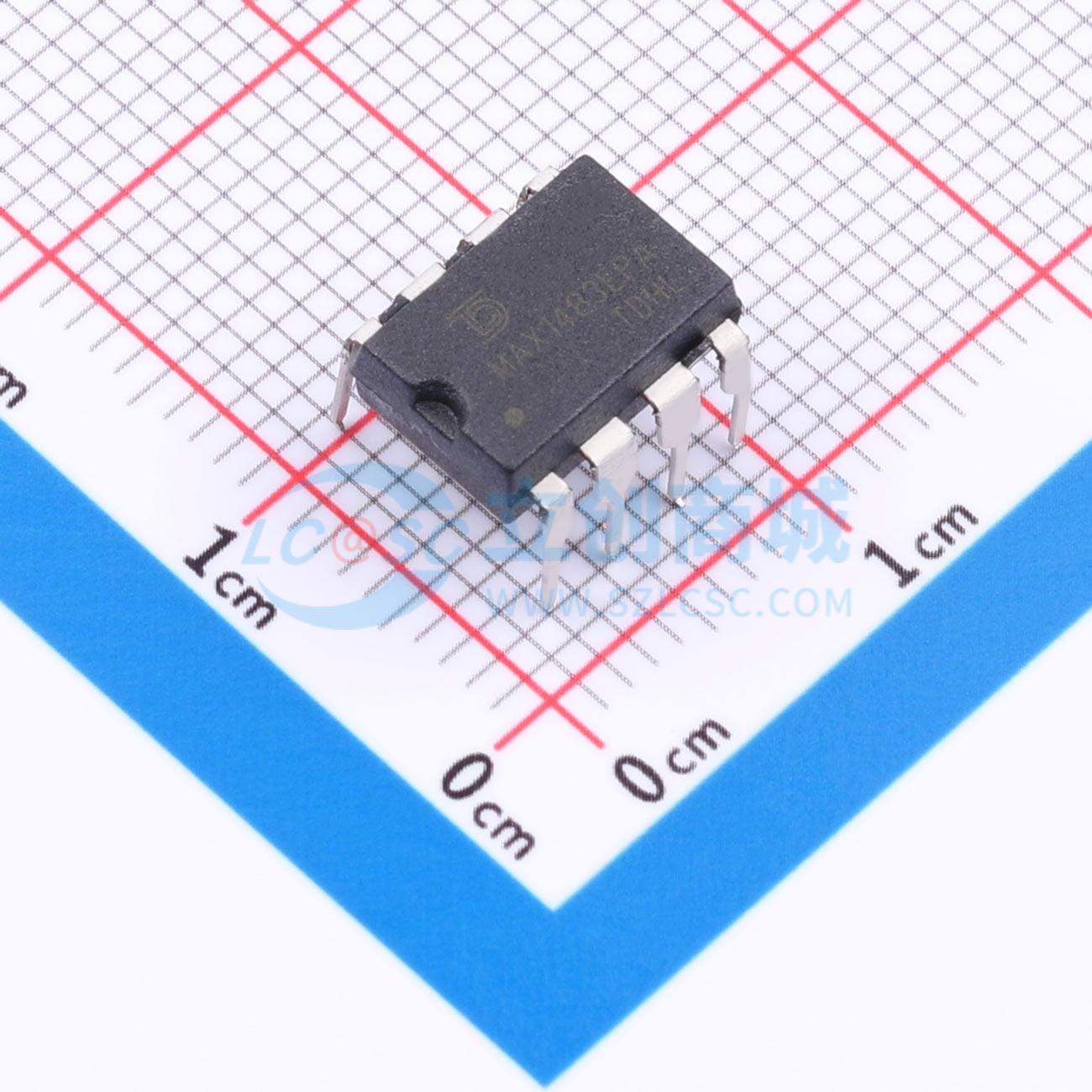

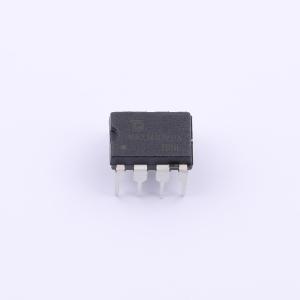

温馨提醒：图片仅供参考，商品以实物为准

MAX1483EPA-TUDI

低功耗、摆率限制的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX1483EPA-TUDI
商品编号: C53086191
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9045克(g)

商品参数

商品概述

MAX1483是一款用于RS - 485通信的低功耗收发器。它具有限斜率驱动器，可降低EMI并减少因电缆端接不当引起的反射。保证数据速率高达250kbps。MAX1483具有最低的电源电流，还具备低电流关断模式。所有器件均由单一5V电源供电。驱动器具有短路电流限制，并受热关断保护，热关断会使驱动器输出进入高阻抗状态，以防止过度功耗。接收器输入具有故障保护功能，确保在输入开路时输出为逻辑高电平。MAX483为半双工。这两款器件均具有1/8单位负载输入阻抗，保证总线上最多可连接32个收发器。

商品特性

低20µA工作电流
限斜率以降低EMI和减少反射
0.1µA低电流关断模式
专为RS - 485和RS - 422应用设计
由单一+5V电源供电
-7V至+12V共模输入电压范围
总线上最多允许连接256个收发器（保证1/8单位负载）
具有电流限制和热关断功能，用于驱动器过载保护

应用领域

低功耗RS - 485/RS - 422网络
对EMI敏感的应用的收发器
工业控制局域网
大型256节点局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	-
	接收器数	-
	工作电压	5V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	-
	工作温度	-40℃~+85℃
	静态电流	20uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
