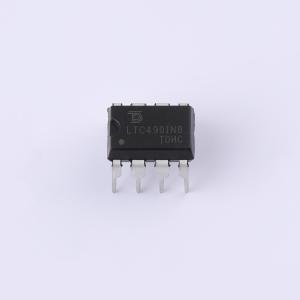

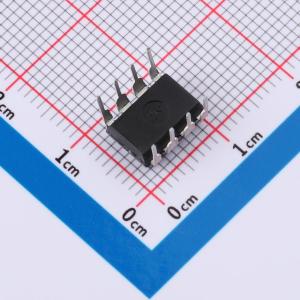

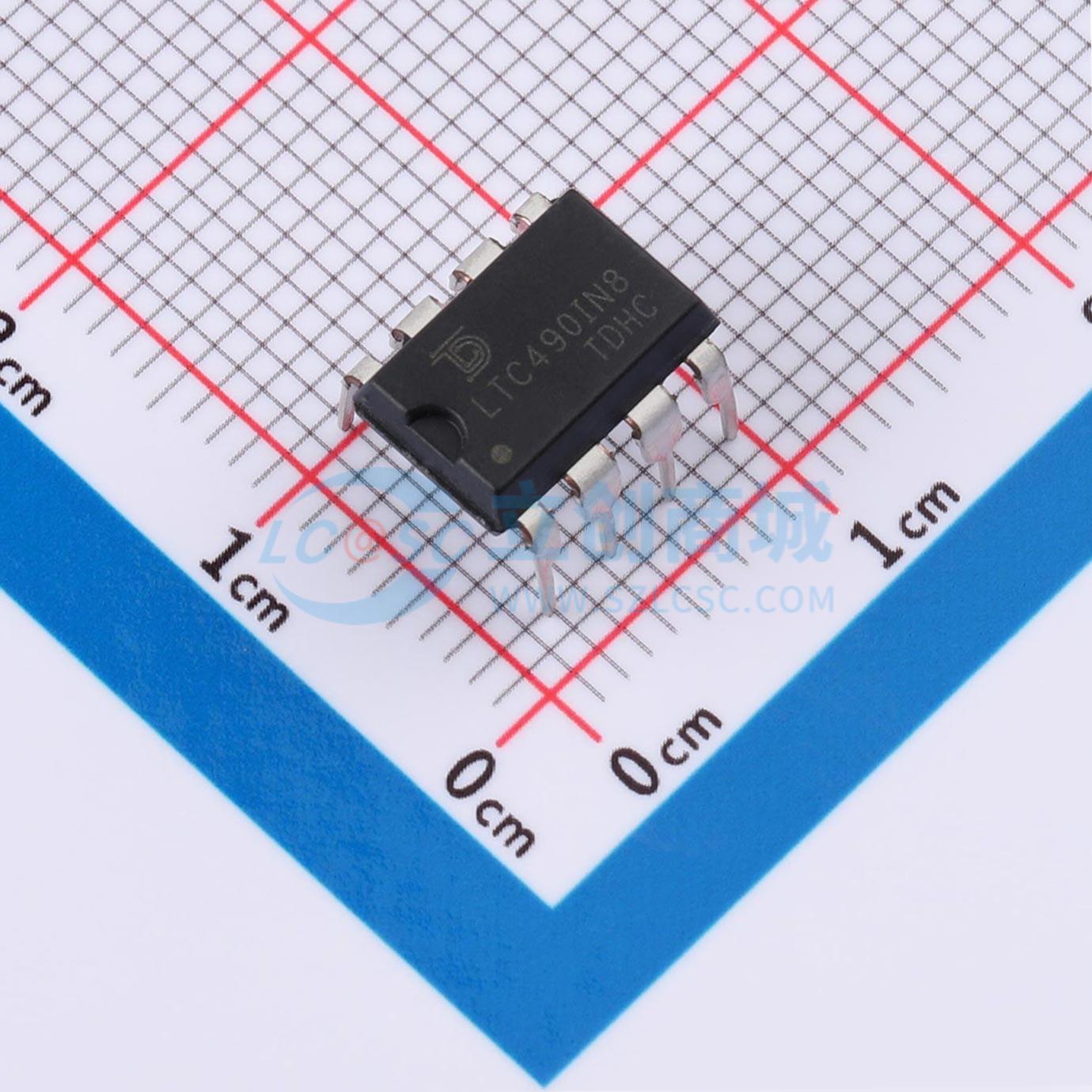

LTC490IN8-TUDI

低功耗RS485/RS422差分总线/线路收发器，具备热关断保护和故障安全功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: LTC490IN8-TUDI
商品编号: C53086185
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.7635克(g)

商品参数

商品概述

490是一款低功耗差分总线/线路收发器，专为具有扩展共模范围（12V至 -7V）的多点数据传输标准RS485应用而设计。它也满足RS422的要求。 CMOS设计在不牺牲抗过载或ESD损坏能力的前提下，相较于双极型同类产品显著节省了功耗。热关断电路可防止因总线争用或故障导致的过度功耗，该电路会使驱动器输出进入高阻抗状态。接收器具有故障保护功能，当输入悬空时可保证输出为高电平状态。在0℃至70℃以及4.75V至5.25V的电源电压范围内，交流和直流规格均有保证。

商品特性

低功耗：典型ICC = 300µA
专为RS485或RS422应用设计
单5V电源供电
-7V至12V总线共模范围允许总线上设备之间存在±7V的接地差异
热关断保护
上电/掉电无毛刺驱动器输出允许现场插拔封装
驱动器在断电时保持高阻抗
驱动器输出和接收器的组合阻抗允许总线上最多连接32个收发器
典型输入迟滞70mV
对于2.5MB操作，典型驱动器传播延迟为28ns，偏斜为5ns

应用领域

低功耗RS485/RS422收发器
电平转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	-
	接收器数	-
	工作电压	5V
	数据速率	12Mbps

	属性	参数值
	节点数	-
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	220uA
	通讯模式	全双工
	功能特性	热插拔保护；热关断保护；过流保护
