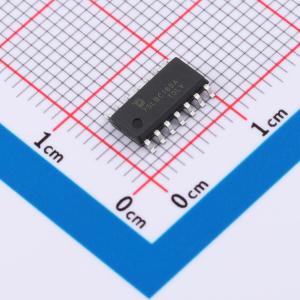

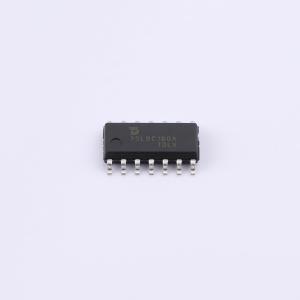

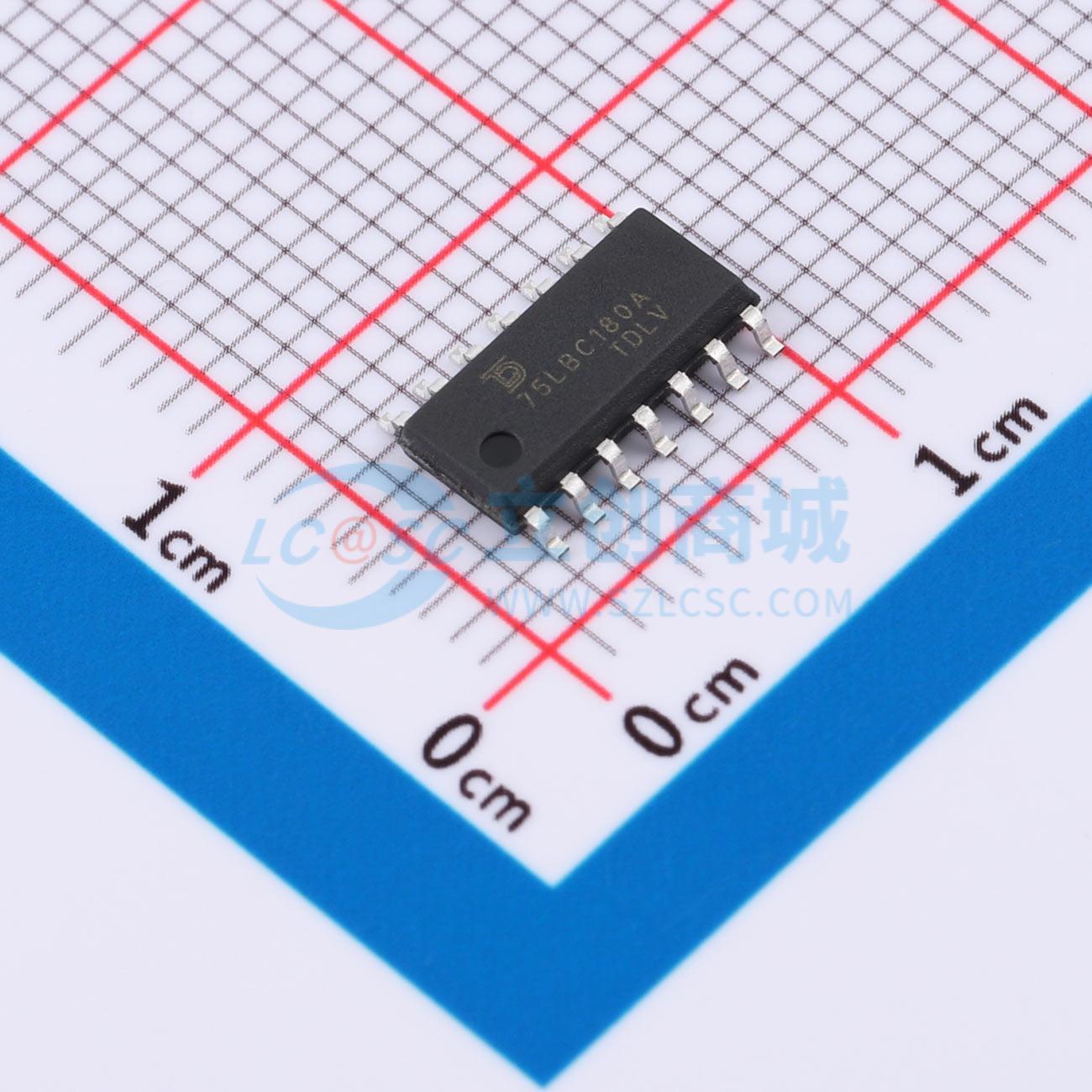

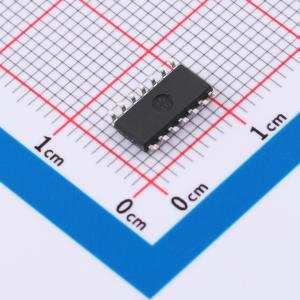

SN75LBC180ADR-TUDI

低功耗RS - 485线路驱动器和接收器对，适用于高速多点数据传输，具备三态输出和过热关断保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗差动线路驱动器和接收器对
品牌名称: Tudi(钍地半导体)
商品型号: SN75LBC180ADR-TUDI
商品编号: C53086296
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.209克(g)

商品参数

商品概述

SN65LBC180/SN75LBC180差分驱动器和接收器是单片集成电路，专为通过具有传输线特性的长电缆进行双向数据通信而设计。它们是平衡或差分电压模式器件，符合或超过ANSI RS-485行业标准要求。这些器件结合了CMOS的低功耗与双极晶体管在同一电路中的精度和鲁棒性。SN65LBC180/SN75LBC180将具有三态输出的线路驱动器和接收器结合在一起，并由单5V电源供电。驱动器和接收器具有独立的高有效和低有效使能输入，可以在外部连接以实现方向控制功能。驱动器差分输出和接收器差分输入端连接到独立的端子，以实现全双工操作，并且设计为在禁用或断电时对总线呈现最小负载。这些器件具有宽共模电压范围，使其适用于点对点或多点数据总线应用。这些器件还提供正负输出电流限制和热关断保护，以防止线路故障情况。SN75LBC180保证在0°C至70°C的商业温度范围内工作。SN65LBC180保证在-40°C至85°C的工业温度范围内工作。

商品特性

专为通过长电缆进行高速多点数据传输而设计
支持低至30ns的脉冲持续时间工作
最大电源电流为5 mA
用于共享总线的三态输出
-7V至12V的共模电压范围
过热关断保护，防止因总线争用导致驱动器损坏
正负输出电流限制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	12Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	全双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护
