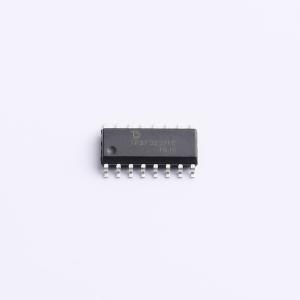

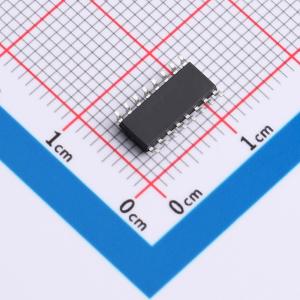

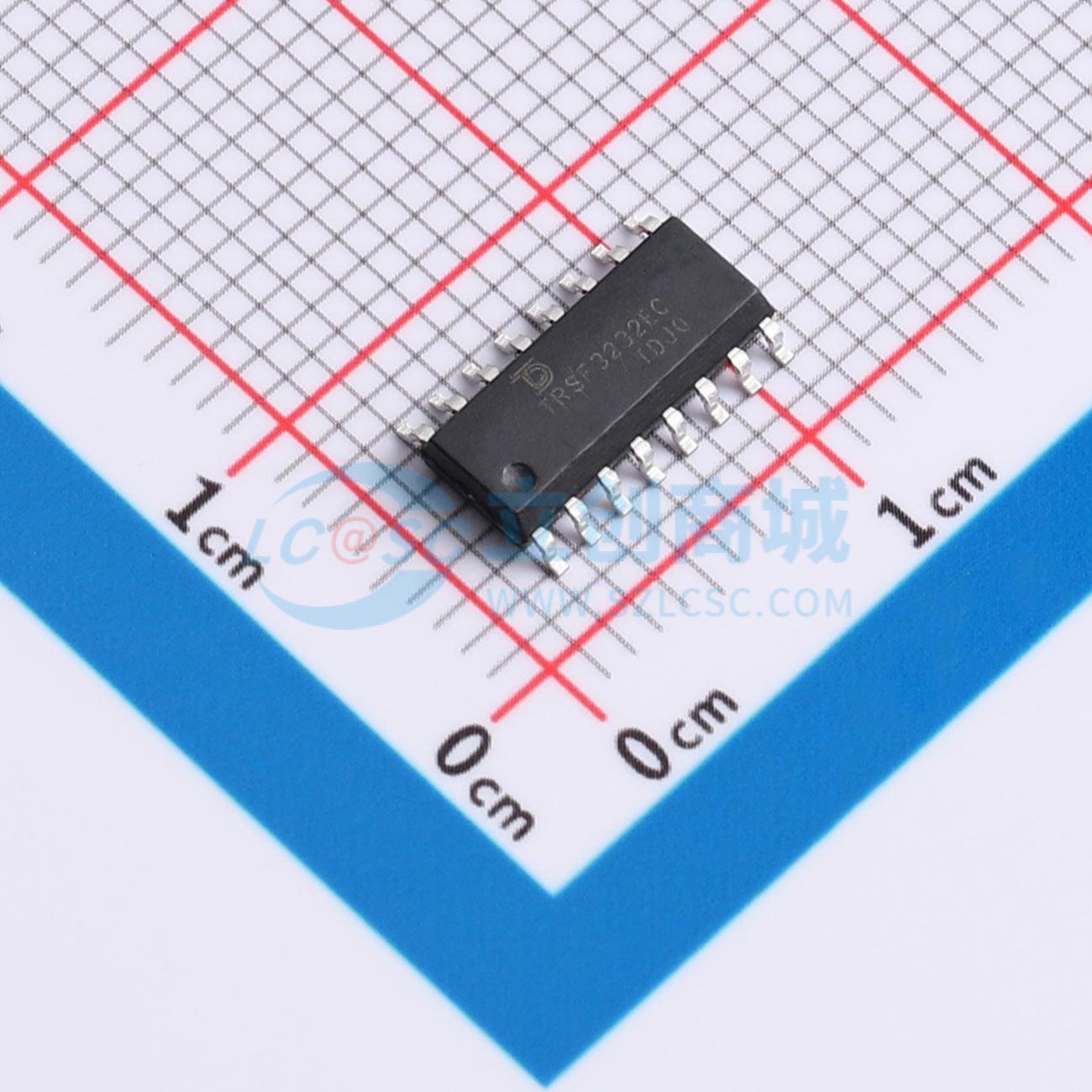

TRSF3232ECDR-TUDI
双通道RS - 232线路驱动器和接收器，具备±15kV ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TRSF3232E 由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护。该器件可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- TRSF3232ECDR-TUDI
- 商品编号
- C53086307
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 2mA | |
| 功能特性 | - |
商品概述
TRSF3232E器件由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚（串口连接引脚，包括GND）具备±15kV ESD保护。该器件可为异步通信控制器和串口之间提供电气接口。电荷泵和四个小型外部电容支持在3V至5.5V单电源下工作。
商品特性
- 由3V至5.5V VCC电源供电
- 数据速率高达1Mbit/s
- 低功耗：300μA（典型值）
- 支持5V逻辑输入（3.3V供电时）
- RS - 232引脚提供ESD保护
- ±15kV人体模型（HBM）
- ±15kV IEC 61000 - 2气隙放电
- ±8kV IEC 61000 - 4 - 2接触放电
应用领域
- 工业PC
- 有线网络
- 数据中心和企业级计算
- 电池供电系统
- 个人数字助理（PDA）
- 笔记本电脑
- 掌上电脑
- 手持设备
