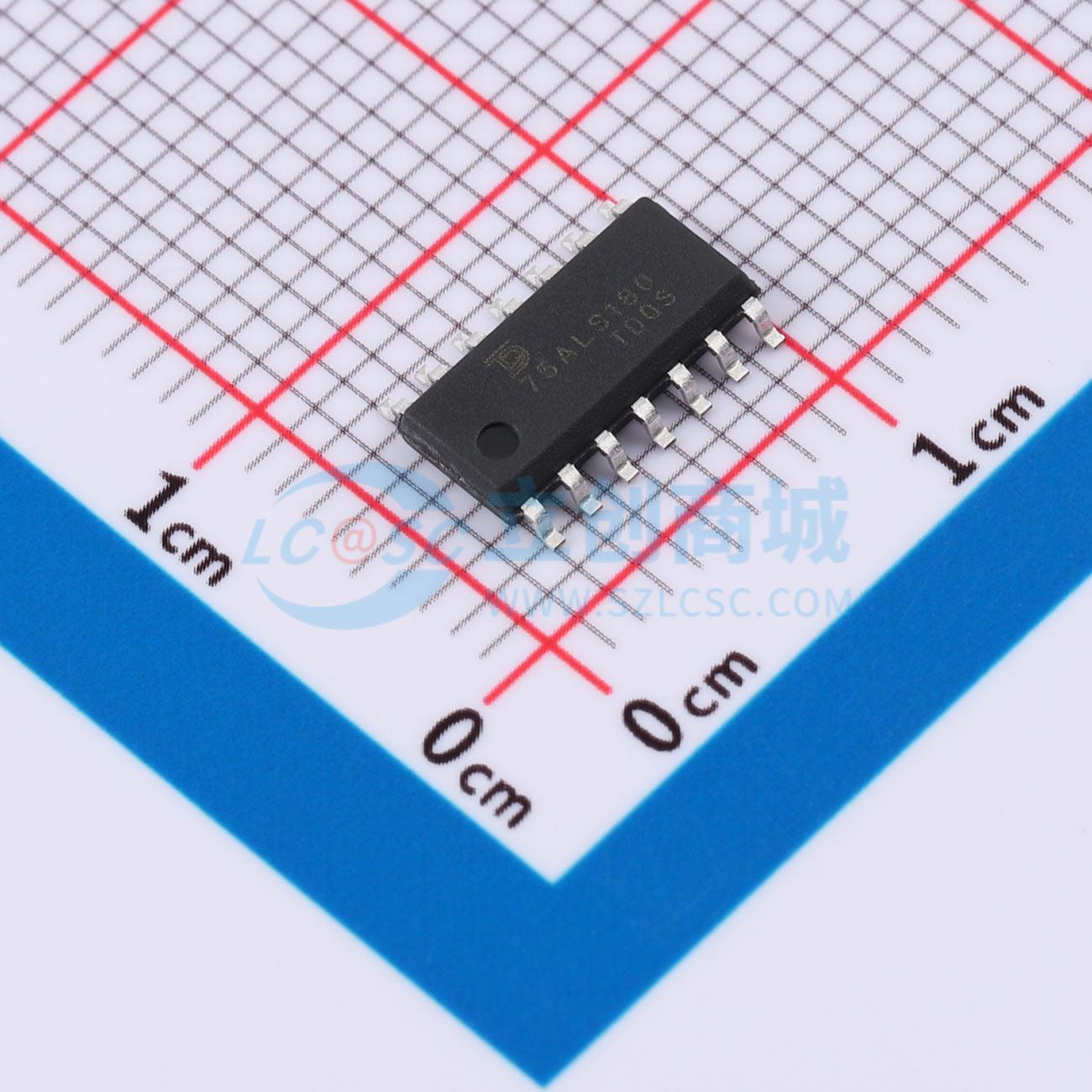

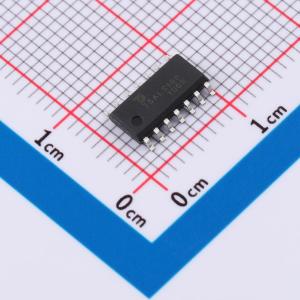

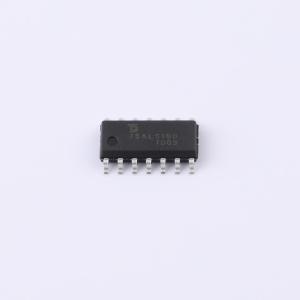

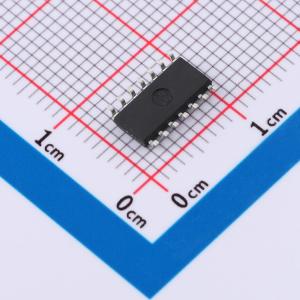

温馨提醒：图片仅供参考，商品以实物为准

SN75ALS180DR-TUDI

低功耗RS-485线路驱动器和接收器对，适用于多点总线传输线双向数据传输

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗差动线路驱动器和接收器对
品牌名称: Tudi(钍地半导体)
商品型号: SN75ALS180DR-TUDI
商品编号: C53086295
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.2085克(g)

商品参数

商品概述

SN65ALS180和SN75ALS180差分驱动器和接收器对是专为多点总线传输线上的双向数据通信而设计的集成电路。这些器件适用于平衡传输线，并符合TIA/EIA-422和TIA/EIA-485标准。SN65ALS180和SN75ALS180集成了一个三态差分线路驱动器和一个差分输入线路接收器，两者均由单5V电源供电。驱动器和接收器具有独立的高电平和低电平有效使能输入，可在外部连接以实现方向控制功能。差分输出和接收器差分输入连接至独立的端子，以实现更高的灵活性，这些端口用于在驱动器被禁用或VCC=0时向总线提供最小负载。这些端口具有宽的正负共模电压范围，使器件非常适合共模应用。

商品特性

符合或超越TIA/EIA-422、TIA/EIA-485标准要求
采用高速先进低功耗肖特基电路
专为串行和并行应用中25Mbaud的速率运行而设计
低器件间延迟：6ns（最大值）
低电源电流需求：30 mA（最大值）
独立的驱动器和接收器，具有用于双VCC和双GND的独立I/O引脚
宽±输入/输出总线电压范围
驱动器输出能力：±60mA
驱动器电流限制
接收器输入阻抗：最小12k
接收器输入灵敏度：±200mV（最大值）
接收器输入迟滞：6mV（典型值）
采用单5V电源供电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	12Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	Tx/Rx启用；使能关断；过流保护
