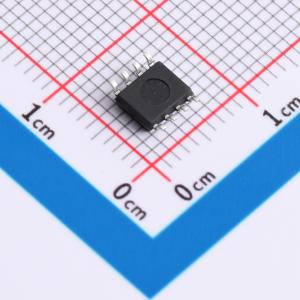

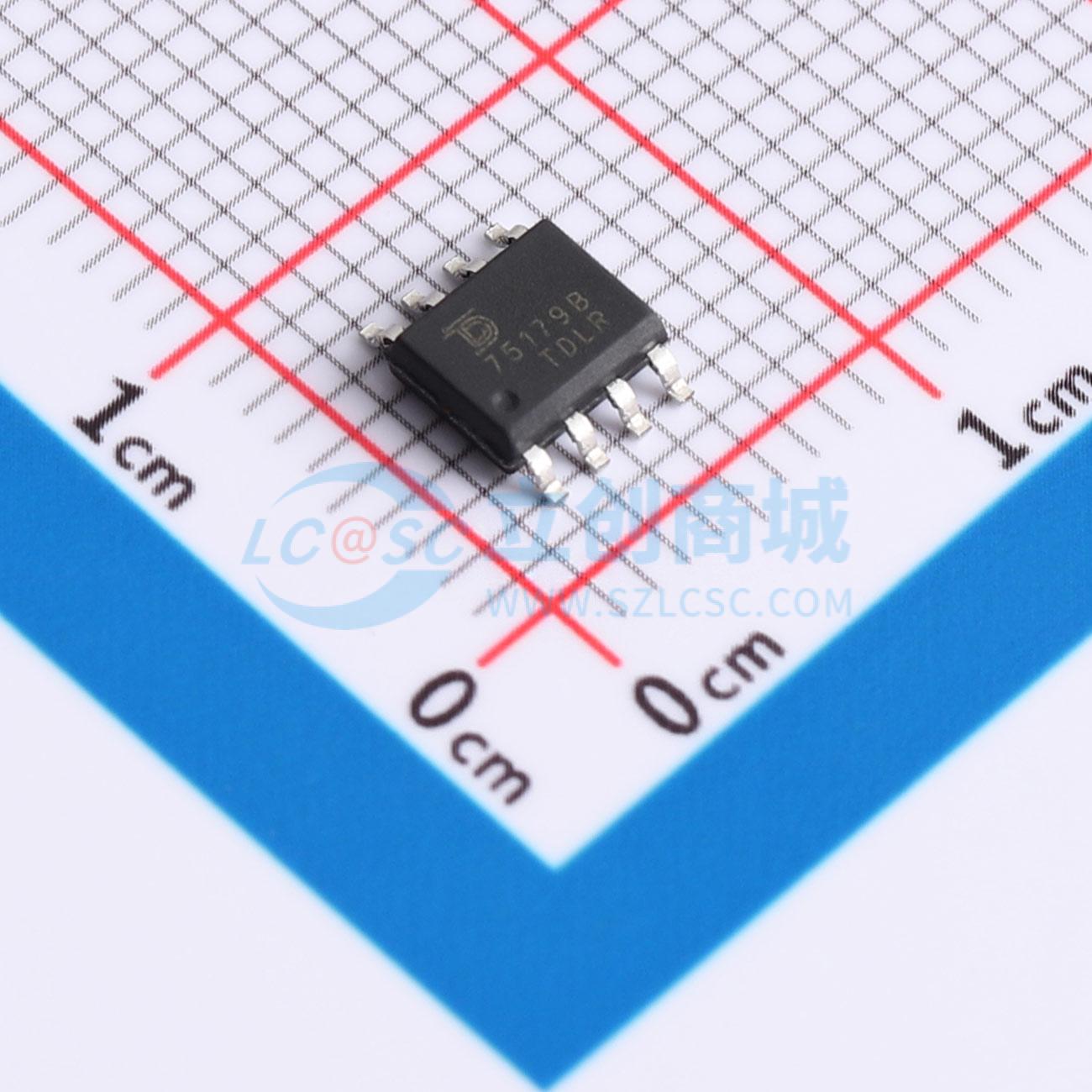

SN75179BDR-TUDI

全双工高速RS-485/RS-422收发器，具备故障安全操作、过压和过流保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: SN75179BDR-TUDI
商品编号: C53086294
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.133克(g)

商品参数

商品概述

SN75179B是一款专为平衡传输线应用设计的差分驱动器和接收器对，符合TIA/EIA-422和TIA/EIA-485标准要求。该器件旨在提升长总线上的全双工数据通信性能。SN75179B驱动器输出可对正负电流进行限流。接收器具有高输入阻抗、输入迟滞以提高抗噪能力，并在-5V至10V的共模输入电压范围内具有±200mV的输入灵敏度。SN75179B设计用于驱动高达60mA的电流负载。SN75179B的工作温度范围为0°C至70°C。SN75179A的工作温度范围为-40°C至85°C。

商品特性

符合或超越TIA/EIA-422、TIA/EIA-485标准要求
电压范围为-5V至10V
具备正负电流限流功能
驱动器输出能力：60mA（最大值）
接收器输入阻抗：12kΩ（最小值）
接收器输入灵敏度：±200mV
接收器输入迟滞：50mV（典型值）
采用5V单电源供电
低功耗要求

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	12Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	220uA
	通讯模式	全双工
	功能特性	过流保护
