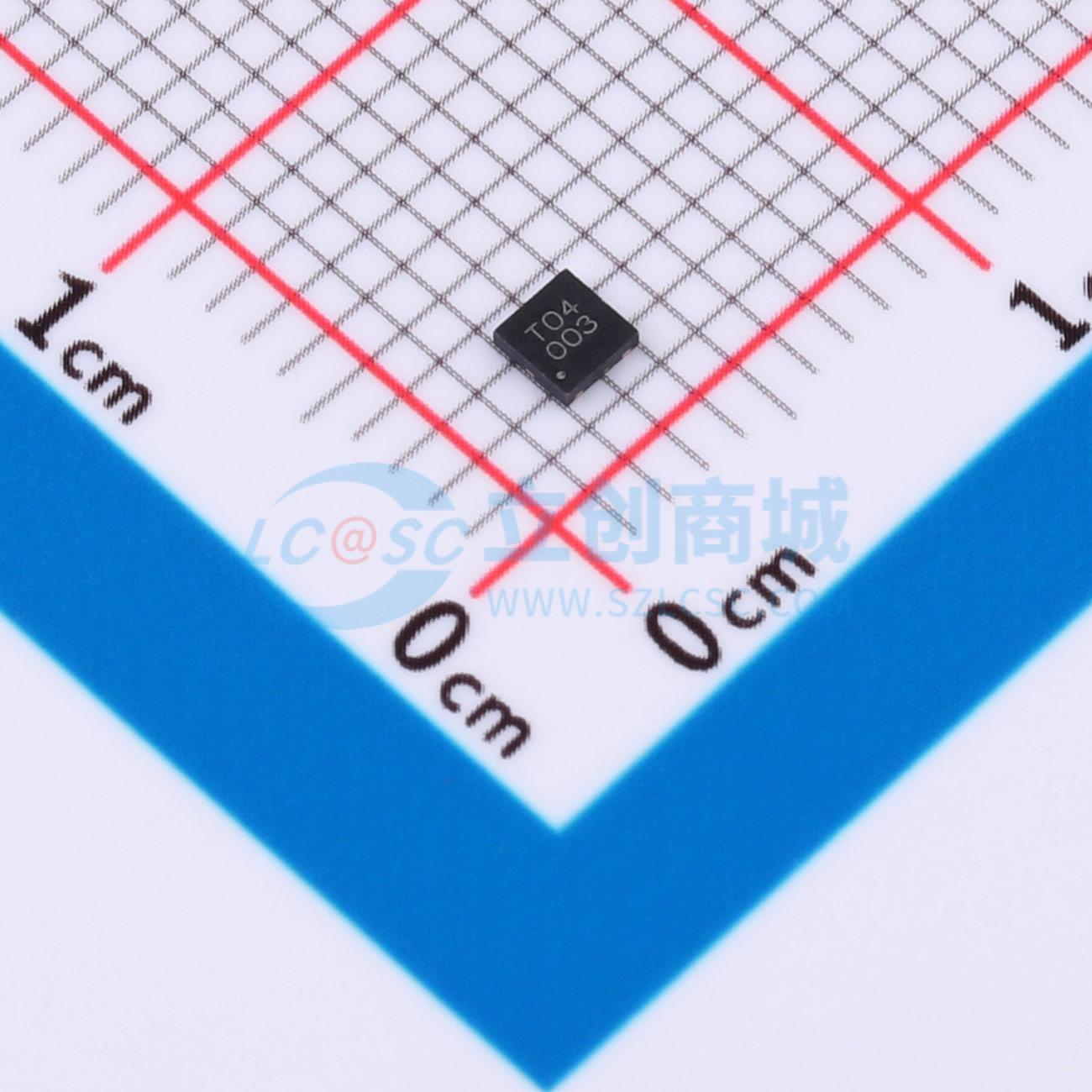

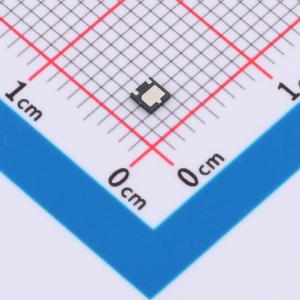

温馨提醒：图片仅供参考，商品以实物为准
GS4V5H20UN
单向浪涌电流保护，适用于音频线路保护，具备出色钳位能力、低泄漏和快速响应时间
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD是电子设备中用于防护静电放电和电压浪涌的保护技术，可防止过电压损坏电路元件，保障设备稳定运行。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- GS4V5H20UN
- 商品编号
- C52976467
- 商品封装
- DFN2020-3L
- 包装方式
- 编带
- 商品毛重
- 0.030233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 300A@8/20us | |
| 峰值脉冲功率(Ppp) | 9.5kW | |
| 击穿电压(VBR) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 2.6nF |
商品概述
GS4V5H20UN旨在保护电压敏感元件，使其免受浪涌电流导致的损坏或闭锁影响。出色的钳位能力、低泄漏和快速响应时间，为需要板级浪涌电流保护的设计提供了同类最佳的保护。由于其体积小巧且采用双向设计，它非常适合用于需要音频线路保护的手机和便携式应用。
商品特性
- 小外形尺寸：标称0.078英寸x 0.078英寸（2.0x2.0毫米）
- 低钳位电压：在I_PP = 300 A时，V_C = 20 V
- 反向工作（截止）电压：4.5 V
- 低泄漏
- 典型响应时间 < 1 ns
应用领域
- 移动互联网设备（MID）和便携式设备
- 个人数字助理（PDA）
- 手机及配件
