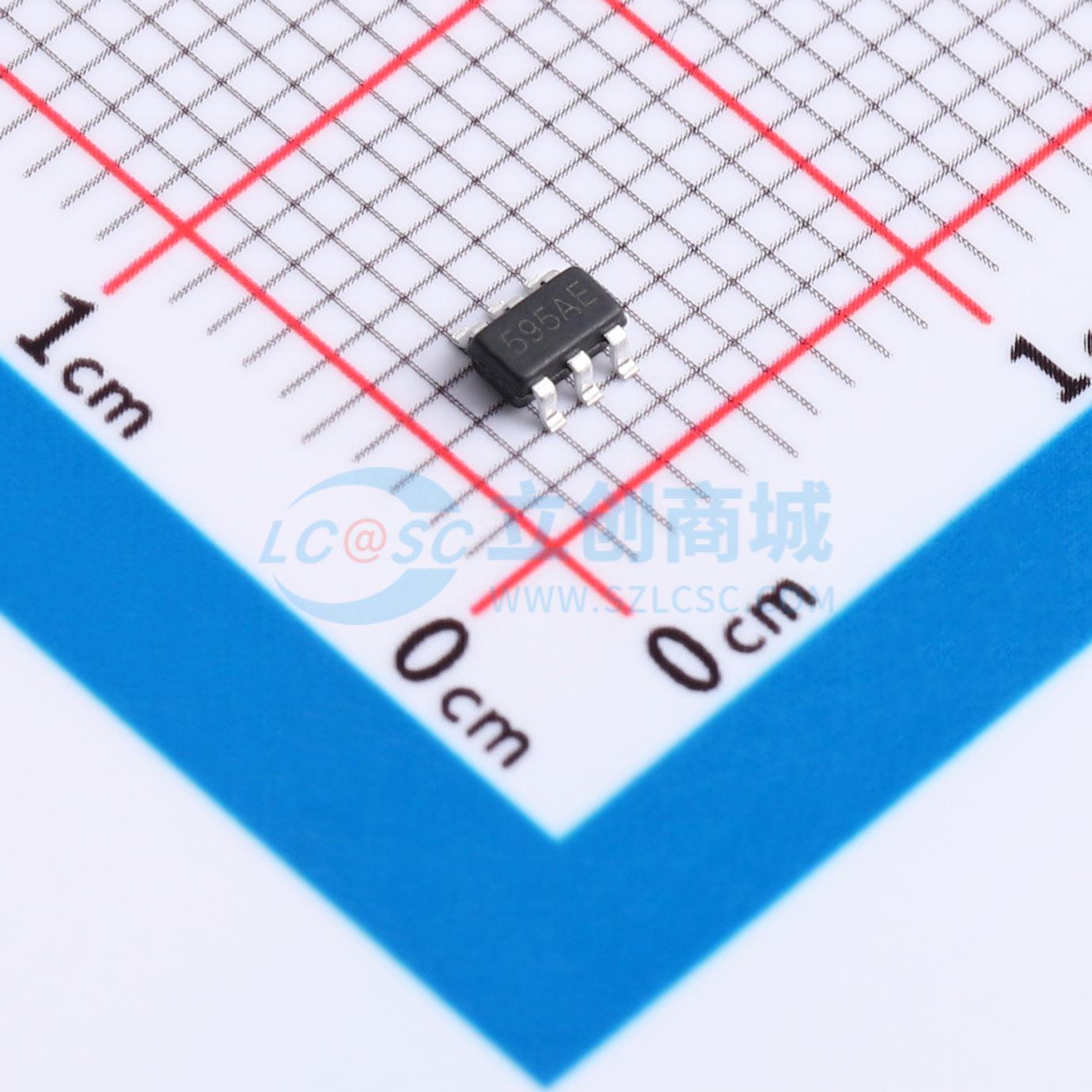

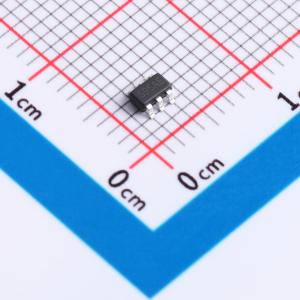

温馨提醒：图片仅供参考，商品以实物为准
HMC595AETR-HX
低成本SPDT开关，SOT-23封装，适用于GHz频段发射/接收应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HMC544AETR-HX 是SPDT 开关，SOT26 封装，DC–4 GHz 插损 <0.5 dB，线性好，P1dB 为 +36 dBm、IP3 为 +60 dBm，RF1/RF2 关断为反射开路，正控、功耗低，适用于多频段收发
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HMC595AETR-HX
- 商品编号
- C52976533
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.2816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 0MHz~3GHz | |
| 隔离度 | 14dB | |
| 插入损耗 | 0.8dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 39dBm | |
| 工作电压 | 8V；5V；10V；3V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
HMC595AETR-HX 是一款低成本 SPDT 开关，采用 6 引脚 SOT-23 封装，适用于在较高入射功率电平下要求极低失真的发射/接收应用。该器件可控制 DC 至 3 GHz 的信号，尤其适合蜂窝/3G 基础设施、WiMAX 和 WiBro 应用，其典型插入损耗仅为 0.3 dB。该设计提供 3 瓦的功率处理能力和在 +8 V 偏置下 +63 dBm 的三阶截点。当处于“关断”状态时，RF1 和 RF2 为反射短路。控制输入 A 和 B 与 CMOS 及部分 TTL 逻辑系列兼容。这些产品是 HMC595AETR-HX 的形态、尺寸和功能替代品，同时提供更优异的电气性能。
商品特性
- 低插入损耗：0.3 dB
- 高输入三阶截点：+63 dBm
- 隔离度：30 dB
- 正逻辑控制：0/+3V 至 0/+10V
- 超小封装：SOT-23
应用领域
- 蜂窝/3G 基础设施
- 专用移动无线电手持设备
- WLAN、WiMAX 与 WiBro
- 汽车远程信息处理
- 测试设备
