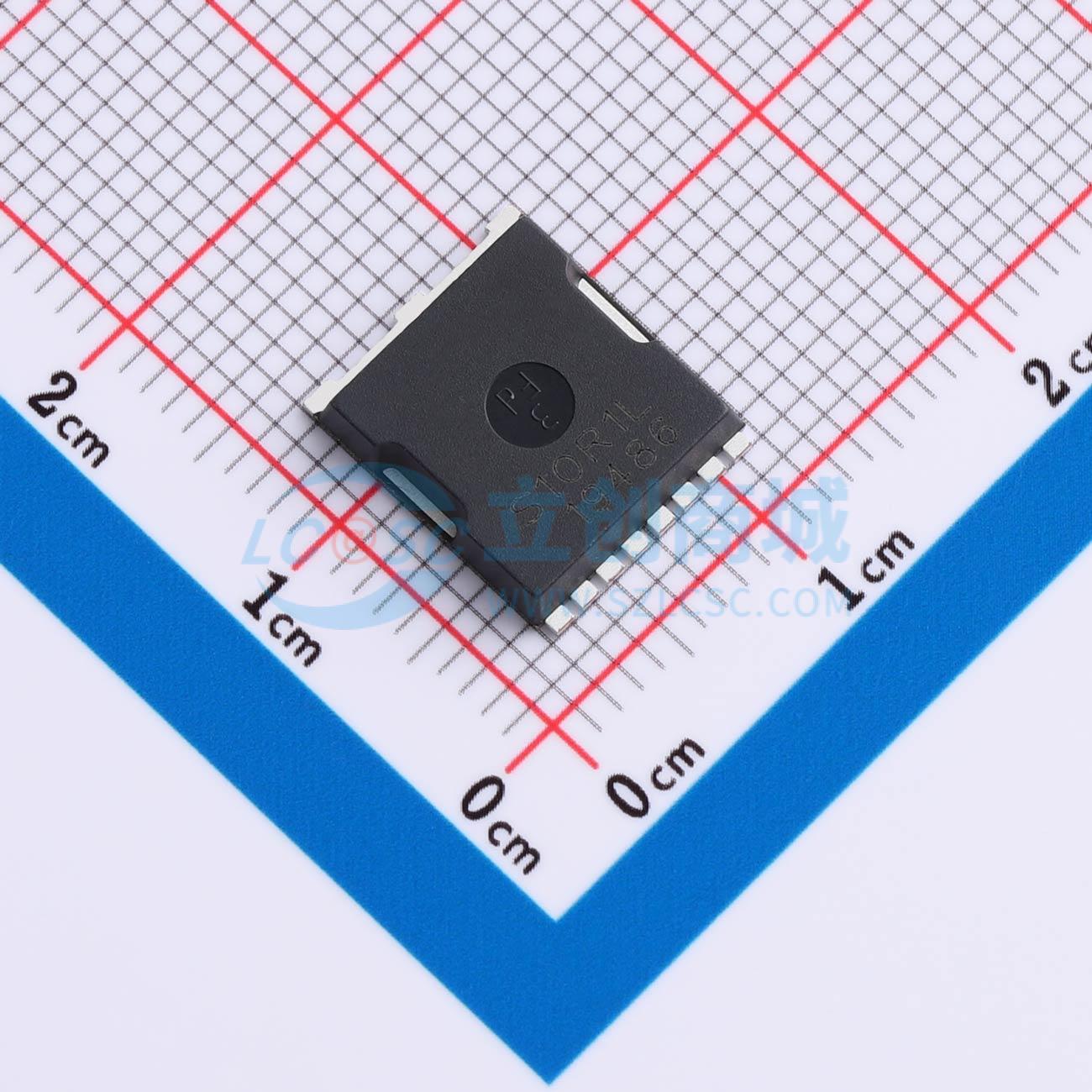

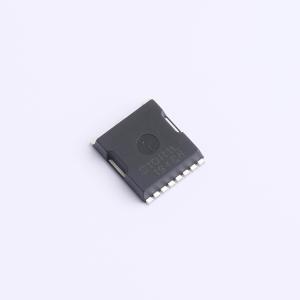

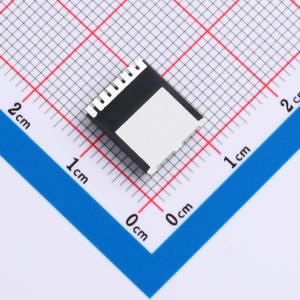

温馨提醒：图片仅供参考，商品以实物为准
PSMTL10R1
N沟道MOSFET，采用分裂栅沟槽技术，适用于高频高效应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NCEP023N10LL
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PSMTL10R1
- 商品编号
- C52976668
- 商品封装
- TOLL-8L
- 包装方式
- 编带
- 商品毛重
- 0.921克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 1.2mΩ@10V | |
| 耗散功率(Pd) | 500W | |
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 154nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 11.93nF | |
| 反向传输电容(Crss) | 71pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | - | |
| 输出电容(Coss) | 2.72nF | |
| 栅极电压(Vgs) | ±20V |
商品概述
PSMTL10R1采用分裂栅沟槽技术,可提供出色的RDS(ON)和低栅极电荷。该器件适用于电源管理和高开关频率的高效应用。
商品特性
- 低RDS(ON)——确保导通状态损耗最小化
- 出色的Qgd×RDS(ON)乘积(品质因数)
- 用于DC - DC转换器的先进技术
- 小尺寸、热效率高的封装,可实现更高密度的终端产品
- 100% UIS(雪崩)额定
- 无铅涂层;符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
-PWM应用-负载开关-电源管理-DC-DC转换器-无线充电器
