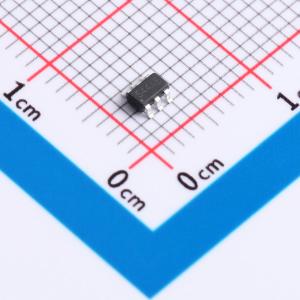

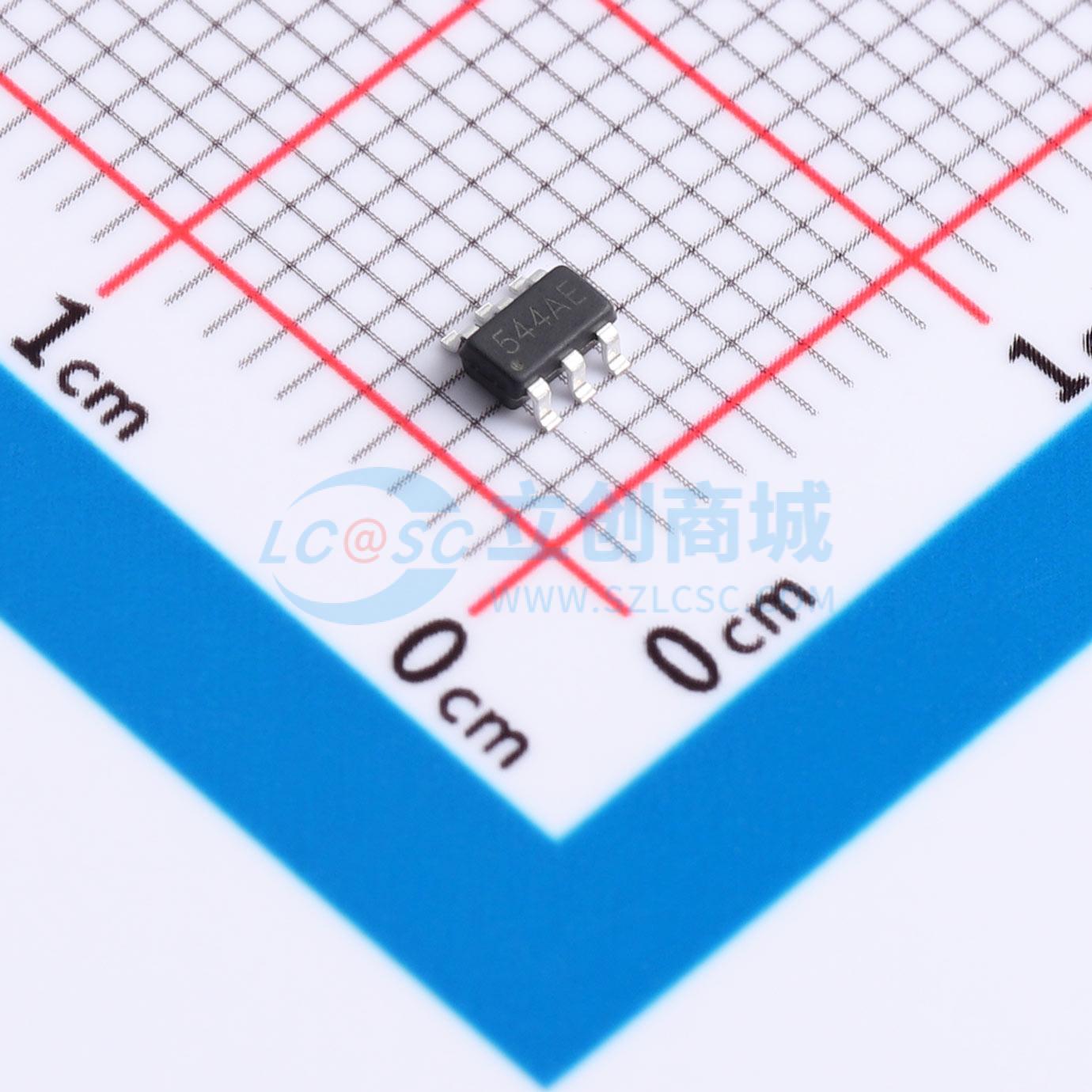

温馨提醒：图片仅供参考，商品以实物为准
HMC544AETR-HX
GaAs MMIC SPDT开关，适用于发射-接收应用，采用SOT-23封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HMC595AETR-HX 是低成本 SPDT 开关，DC–3 GHz、典型插损 0.3 dB，支持 3 W 功率、IP3 达 +63 dBm，RF1/RF2 关断为反射短路，CMOS/TTL 兼容，适用于蜂窝/3G/WiMAX/WiBro
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HMC544AETR-HX
- 商品编号
- C52976534
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.2814克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 0MHz~4GHz | |
| 隔离度 | 8dB | |
| 插入损耗 | 1dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 39dBm | |
| 工作电压 | 5V；3V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成控制逻辑、集成阻抗匹配网络 |
商品概述
HMC544AETR-HX是一款经济高效的单刀双掷开关，采用6引脚SOT-23封装，专为要求在中功率水平下具有极低插入损耗的收发应用而设计。该器件能够控制从直流到4.0 GHz的信号，尤其适用于450、900、1900、2300和2700 MHz频率的应用，其插入损耗低于0.5 dB。这种基于砷化镓PHEMT的设计提供了出色的线性度性能，在+3伏偏置条件下，其1dB压缩点为+36 dBm，三阶截点为+60 dBm。当处于“关断”状态时，RF1和RF2端口呈现反射开路特性。集成的片上电路支持正电压控制操作，同时消耗极低的直流电流。
商品特性
- 高输入三阶截点：+60 dBm
- 高输入1dB压缩点：+39 dBm
- 极低插入损耗：0.2 dB @ 1.0 GHz
- 正电压控制：0/+3V 至 0/+5V
- 紧凑型SOT-23表面贴装封装
应用领域
- 蜂窝/PCS/3G基础设施
- 基站与中继器
- WLAN、WiMAX和WiBro
- 微波与固定无线电台
